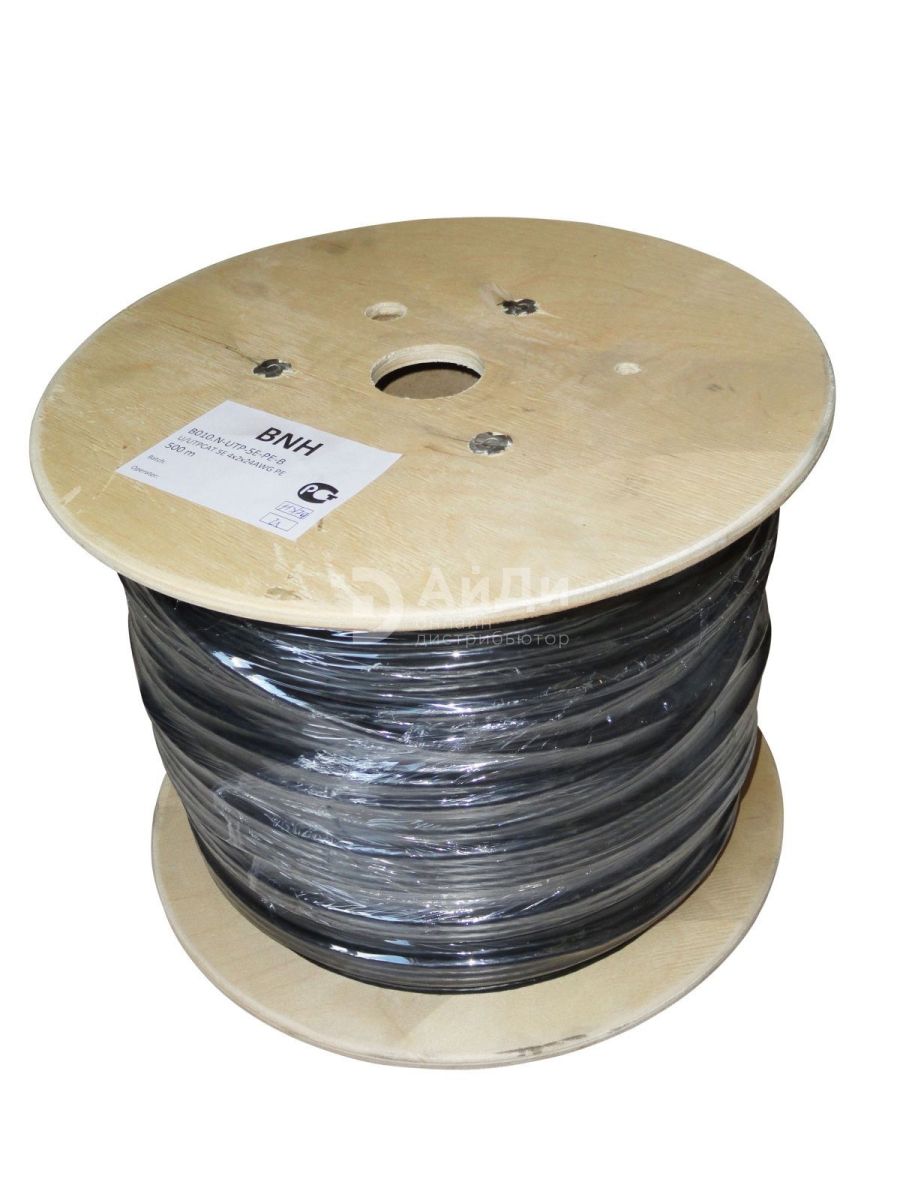

  5. (Архив)Кабель витая пара BNH, PE, U/UTP, кат. 5е, проводник Ø 0,51мм, 500м, катушка, тип прокладки: снаружи зданий, цвет: чёрный
АРХИВ
  • ПроизводительBNH
  • ПродуктКабель витая пара
  • Категория5е
  • ОболочкаPE
  • Длина, м500
  • Количество пар4
  • Тип экрана кабеляU/UTP
  • Диаметр кабеля, мм6.5
  • Упаковкакатушка
  • Тип прокладки кабеляСнаружи зданий
  • Температурный диапазон при эксплуатации, C-60...60
  • Волновое сопротивление (Characteristic Impedance), Ом100
  • Приблизительный вес, кг/км29
  • Калибр проводника (AWG)AWG24
  • Полоса пропускания, MHz100
  • ЦветЧёрный

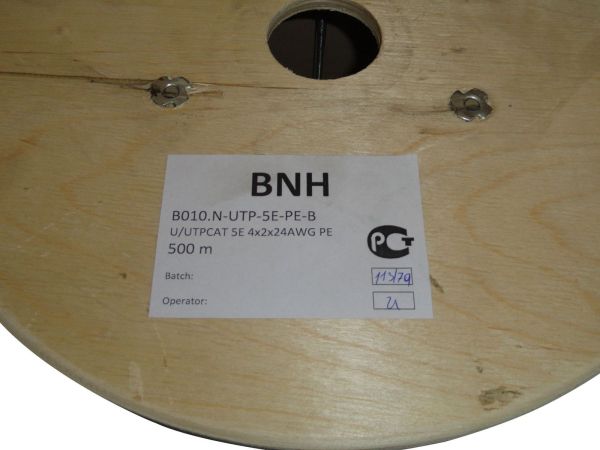

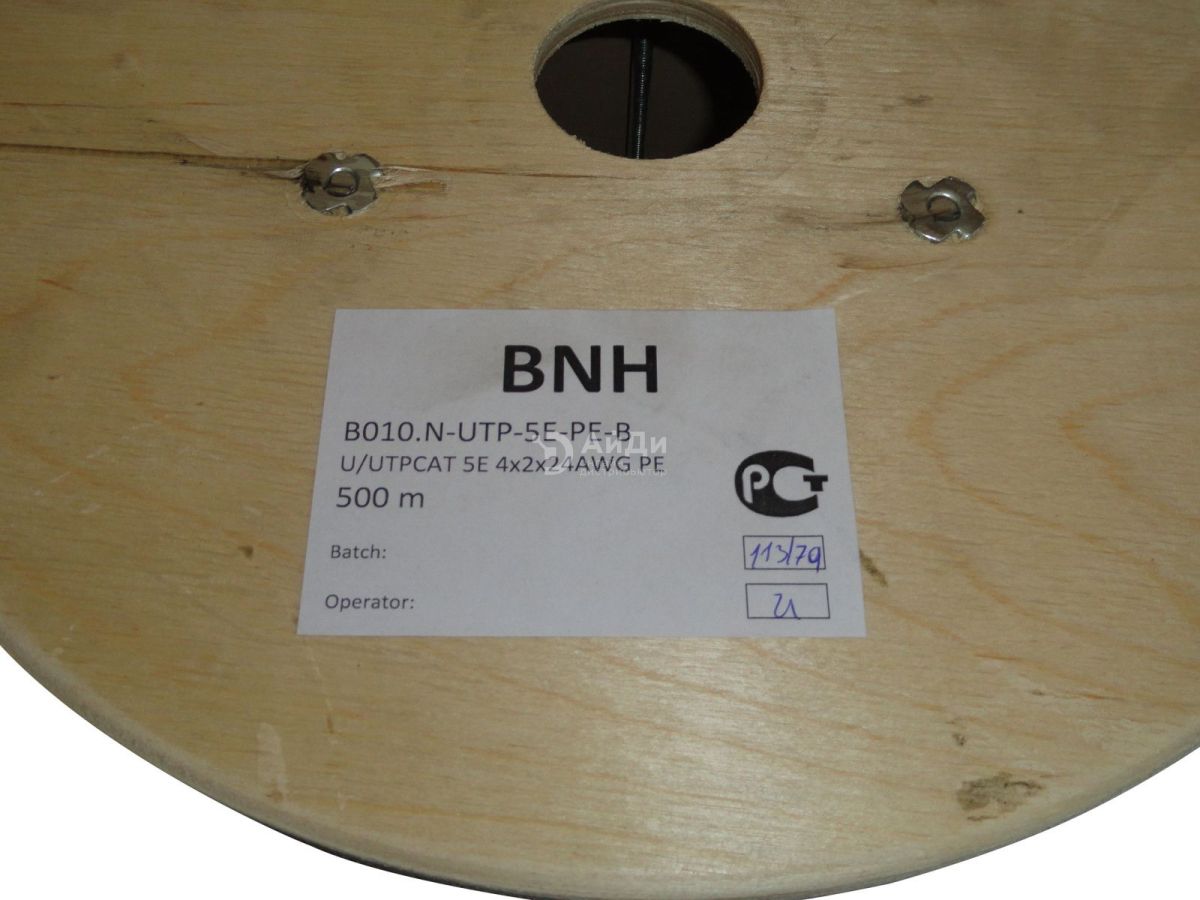

Описание BNH B010.N-UTP-5E-PE-B

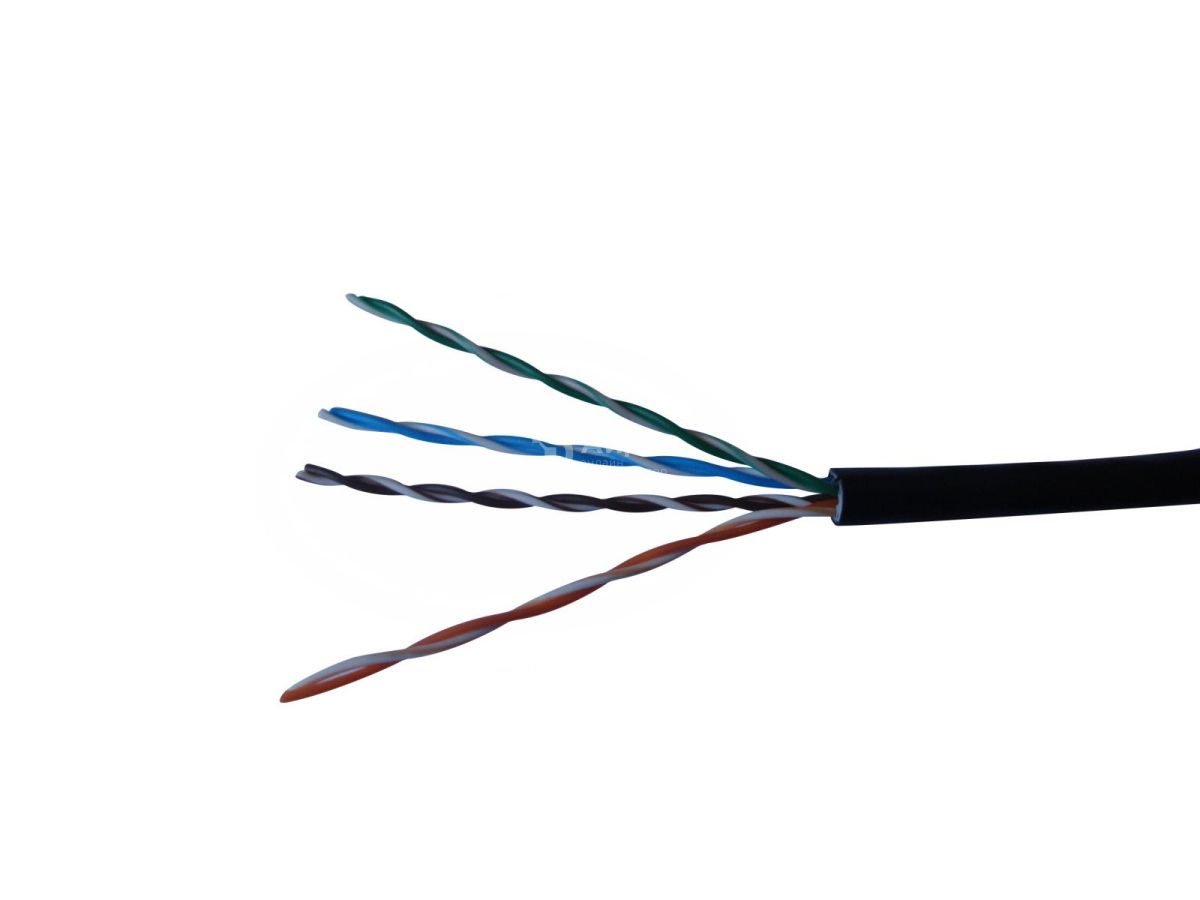

Неэкранированная витая пара для внешней прокладки BNH B010.N-UTP-5E-PE-B, U/UTP, состоит из четырех медных пар категории 5e, диаметр проводника AWG24 (0,51мм), внешняя оболочка полиэтилен PE. Материал внешней оболочки витой пары устойчив к воздействию ультрафиолетового излучения. Темературный диапазон при эксплуатации -60..+60. Температура прокладки кабеля 0..+50. Неэкранированная витая пара для внешней прокладки используется для прокладки снаружи зданий, телефонной канализации, коллекторах, шахтах. Позволяет обеспечить высокие параметры кабельного соединения. Неэкранированная витая пара для внешней прокладки поставляется в катушках по 500м. Внешняя оболочка чёрного цвета.

Приложения
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; IEEE 802.5 16 MB; ISDN; TPDDI; ATM

Стандарты
ISO/IEC 11801:2002(E), IEC 61156-5
EN 50173-1:2002
TIA/EIA 568B.2

Физические характеристики
Допустимое растягивающее усилие 80 Н
Минимальный радиус изгиба Прокладка 8 диаметров; эксплуатация 4 диаметра
Диапазон температур монтажа 0 до 50°C
Диапазон температур хранения -60 до 60° C
Диапазон температур эксплуатации -60 до 60° C
-60 до 60° C
Характеристики

Электрические характеристики
Волновое сопротивление (1 — 100 МГц)
Разброс задержки распространения skew (1~100 МГц) <20 нс/100 м
Скорость распространения NVP 68%
Сопротивление проводника постоянному току <8,6 Q/100 м
Омическая асимметрия <2%
Взаимная емкость <56нФ/км
Емкостная асимметрия <1600пФ/км
Сопротивление изоляции (500 В) >5000 MQ*км
Электрическая прочность диэлектрика 1,5 кВ/1 мин.
Частотные характеристики
Частота RL Затухание NEXT PSNEXT ELF EXT PSELFEXT
МГц дБ дБ/100 м дБ/100 м дБ дБ/100 м дБ/100 м
Min. Max. Min. Min. Min. Min.
1 20 2 65.3 62.3 63.8 60.8
4 23 4 56.3 53.3 51.7 48.7
8 24.5 5.8 51.8 48.8 45.7 42.7
10 25 6.5 50.3 47.3 43.8 40.8
16 25 8.2 47.3 44.3 39.7 36.7
20 25 9.3 45.8 42.8 37.7 34.7
25 24.3 10.4 44.3 41.3 35.8 32.8
31.25 23.6 11.7 42.9 39.9 33.9 30.9
62.5 21.5 17 38.4 35.4 27.8 24.8
100 20.1 22 35.3 32.3 23.8 20.8
Пожарная безопасность

LSZH IEC 60332-1; IEC 60754-2; IEC 61034IEC 60332-1-2
