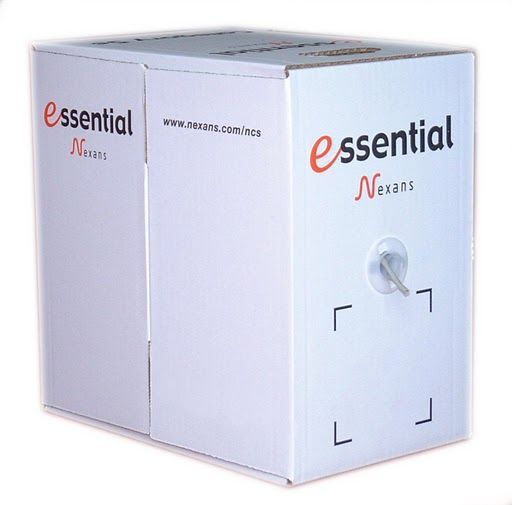

Кабель витая пара Nexans Essential-5, F/UTP, 4 пар., кат. 5е, Ø 5,9мм, AWG24, LSZH, 100МГц, 1м (катушка 1 000м), тип прокладки: внутри зданий, цвет: оранжевый

Артикул: N100.452

Код товара iD-00000237

В сравнение

Загрузка цен
Цены указаны за 1 упаковку с учётом НДС 20%
Под заказ
Уведомить о поступлении
Продаётся упаковками по 1000 м

Доставка в

Характеристики

Производитель	Nexans
Серия	Essential-5
Категория	5е
Тип оболочки кабеля	LSZH
Длина, м	1000
Количество пар	4
Тип экрана кабеля	F/UTP
Базовая единица	м
Диаметр кабеля, мм	5.9
Упаковка	катушка
Тип прокладки кабеля	Внутри зданий
Диаметр проводника, мм	0.51
Диаметр проводника в изоляции, мм	1.06
Минимальный радиус изгиба при прокладке, мм	48
Минимальный радиус изгиба при эксплуатации, мм	24
Температурный диапазон при эксплуатации, C	-20...60
Температурный диапазон при монтаже, C	0...50
Волновое сопротивление (Characteristic Impedance), Ом	100
Номинальная скорость распространения (NVP), %	68
Соответствие требованиям пожарной безопасности	IEC 60332-1
Приблизительный вес, кг/км	42
Калибр проводника (AWG)	AWG24
Задержка распространения сигнала (Propagation delay), макс. 100 МГц, нс/100	536
Полоса пропускания, MHz	100
Цвет	Оранжевый

Описание Nexans N100.452

Кабели Nexans Essential категории 5е с экраном F/UTP имеют типовую конструкцию из 4-х пар проводников под общим экраном из фольги и оболочкой из из материала малодымного, не содержащего соединений галогенов (LSZH). Кабели ориентированы на использование в кабельной системе Nexans Essential.
Так же данные кабели доступны в неэкранированном виде, с конструкцией экрана SF/UTP и оболочкой из ПВХ (PVC).

Характеристики

Кабели Nexans Essential удовлетворяют требованиям стандартов TIA 568-B.2, IEC 61156-5, ISO/IEC 11801:2008, ГОСТ 53246-2008 для категории 5е.

Электрические характеристики

Частота МГц	Затухание дБ/100м	NEXT дБ	ACR дБ/100м	PS NEXT (*) дБ	ELFEXT дБ/100м	PSELFEXT дБ/100м	RL дБ
1	2.1	65.3	63.2	62.3	63.8	61.0	20.0
4	4.0	56.3	52.3	53.3	51.7	49.0	23.0
10	6.3	50.3	44.0	47.3	43.8	41.0	25.0
16	8.0	47.3	39.3	44.3	39.7	36.9	25.0
20	9.0	45.8	36.8	42.8	37.7	35.0	25.0
31.25	11.4	42.9	31.5	39.9	33.9	31.1	23.6
62.5	16.5	38.4	21.9	35.4	27.9	25.1	21.5
100	21.3	35.3	14.0	32.3	23.8	21.0	20.1

Особенности монтажа

Обязательным элементом конструкции кабеля является разрывной шнур (ripcord), которым рекомендуется пользоваться для удаления внешней оболочки кабеля. В случае монтажа кабеля с экраном из фольги (F/UTP) для заземления экрана должны быть использованы специализированный проводник заземления и сама фольга, в соответствии с процедурами, описанными в Руководстве по монтажу Nexans Cabling Solutions.

Гарантия

Использование кабелей Nexans Essential вместе с модулями и/или коммутационными панелями Essential обеспечивает возможность on-line сертификации системы и поддержки прямой гарантии от производителя на линию связи на протяжении 25 лет. Более подробную информацию по гарантийной поддержке систем Essential можно найти в разделе сайта, посвященном ЛВС системам www.nexans.ru/LANsystems в подразделе “Поддержка и документация/Гарантия”.
