• ПроизводительBelden
  • ПродуктКабель волоконно-оптический
  • ОболочкаFRNC/LSNH
  • Тип волоконOM1 62,5/125
  • Количество волокон кабеля4
  • Диаметр кабеля, мм4.8
  • Тип прокладки кабеляВнутри зданий
  • БронированиеНебронированный
  • Минимальный радиус изгиба при прокладке, мм72
  • Минимальный радиус изгиба при эксплуатации, мм48
  • Приблизительный вес, кг/км19
  • Максимальное кратковременное растягивающее усилие (IEC 60794-1-2-E1), Н800
  • Максимальное растягивающее усилие при эксплуатации, Н400
  • Температурный диапазон при хранении, C-5..50
  • Конструкция кабеляTight Buffer
  • ЦветОранжевый

Описание Belden GIMT104.002100

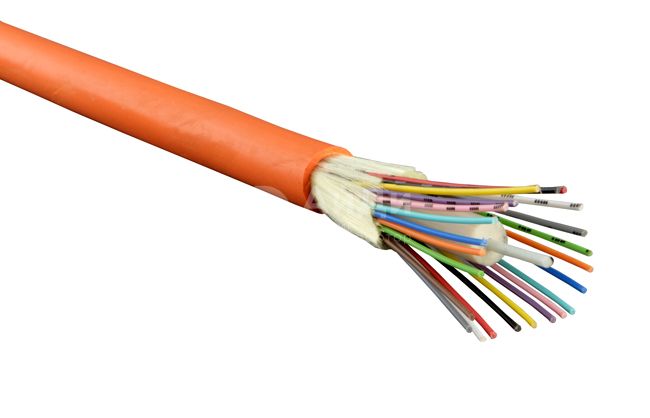

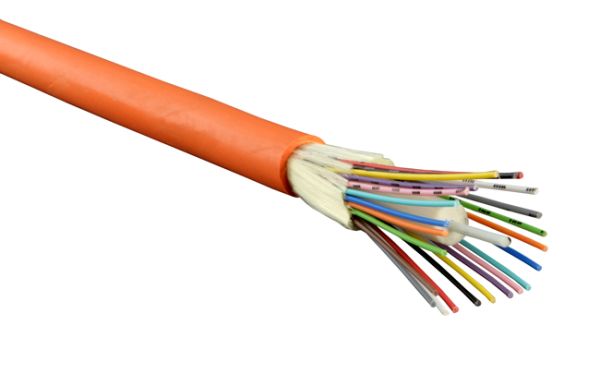

Кабель волоконно-оптический Belden GIMT104.002100.
Характеристика:
Тип оптического волокна: MM 62.5/125 (OM1)
Количество волокон: 4 волокна
Тип внешней оболочки: FRNC/LSNH (не распространяющий горение малодымный безгалогенный компаунд)
Цвет: оранжевый
Среда эксплуатации: внутри помещений (indoor)
Диаметр волокна по защитному покрытию: 280 ± 10 мкм
Диаметр буферного покрытия: 0.9 мм
Внешний диаметр: 4.8 мм
Вес 1 км кабеля: 19 кг
Температура эксплуатации: -5 °С ... +55 °С
Температура монтажа: -5 °С ... +50 °С
Допустимое растягивающее усилие (монтаж): 800 Н
Допустимое растягивающее усилие (эксплуатация): 400 Н
Минимальный радиус изгиба (монтаж): 72 мм
Минимальный радиус изгиба (эксплуатация): 48 мм
Раздавливающее усилие: 40 Н/см

Механические характеристики
Количество волокон, шт. 2 4 6 8 12 16 24
Внешний диаметр оболочки, мм (ном.) 4 4.8 5.3 5.3 7 8 9
Макс. растягивающее усилие (эксплуатация), Н 400 400 450 450 500 500 600
Макс. растягивающее усилие (монтаж), Н 800 800 900 900 1000 1000 1200
Устойчивость к возгоранию, кДж/м 227 294 339 351 619 886 1044
Вес 1 км кабеля, кг (ном.) 16 19 23 25 40 49 57
Оптические характеристики одномода
Тип волокна Код Размер,мкм Длина волны, нм Затухание (среднее/макс.), дБ/км Дисперсия, пс/(нм•км) PMD, пс/км Длина волны отсечки в кабеле, нм
9/125 OS2 8 1310 0,34/0,50 ≤3,5 ≤0,2 ≤1260
(G.652D) 1550 0,21/0,30 ≤18

9/125 NZDSF1) 7 1550 0,25/0,30 3,5 – 8,5 ≤0,1 ≤1260
(G.655)

9/125 OS2
(G.657А)
A 1310 0,35/0,50 ≤3,5
≤18
≤0,2 ≤1260
1550 0,21/0,30
  1625 0,24/0,40
Оптические характеристики многомода
Тип волокна Код Размер,мкм Длина волны, нм Затухание (среднее/макс.), дБ/км Полоса пропускания, МГц•км Рабочие хар-ки Ethernet, м Числовая апертура, мкм
1GbE 10GbE

62.5/125 1 850 2,7/3,2 ≥200 275 33 0.275
OM1 1300 0,6/1,1 ≥600 550

50/125 5 850 2,4/3,0 ≥ 500 600 82 0.2
OM2 500/500 1300 0,7/1,0 ≥ 500 600 -

50/125 2 850 2,3/2,8 ≥ 600 600 82 0.2
OM2 600/1200 1300 0,6/0,9 ≥ 1200 600

50/125 4 850 2,5/3,0 ≥ 1500 900 300 0.2
OM2e 1300 0,5/1,0 ≥ 500 550

50/125 6 850 2,5/3,0 ≥ 6000 900 550 0.2
OM4 1300 0,5/1,0 ≥ 500 550
