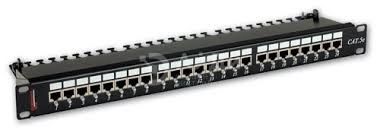

Коммутационная патч-панель Premium Line 176612412

Экранированная патч панель 176612412 Premium Line  1U Категории 6 c cистемой Navigator, соответствуют характеристикам стандартов ANSI/TIA-568-C.2, ISO/IEC 11801 и EN 50173-1Class D.
Готовая патч панель соответствует требованиям директивы ЕС RoHS.
Конструкция имеет стандартный размер 19" 1U и подходит для монтажа во все 19" стойки.
Основной металлический каркас сделан из материала SECC (сталь) толщиной более 1,0мм. Коннекторы Dual type IDC совместимы с одножильным кабелем сечением 22-26 AWG.
Изделие легко монтируется с помощью инструмента типа 110 или Krone. Варианты исполнения готового изделия - 24 порта (1U)
Готовое изделие соответствует требованиям директивы ЕС RoHS

Физические характеристики патч панель
Гнездовой разъем - Фосфористая бронза, 50µ дюймовое (1,27мкм) золотое напыление поверх никеля в зоне контакта
Разъем IDC - 100µ дюймовое (2,54 мкм) никелевое покрытие поверх фосфористой бронзы

Технические характеристики
Характеристики соответствуют требованиям стандартов ANSI/TIA-568-C.2, ISO/IEC 11801 и EN 50173-1 для Категорий 5е и 6.
Разводка проводов согласно стандарту T568 А и B.
Монтаж с помощью инструмента типа 110 или Krone.
Обратная совместимость с Категориями 5e, 5 и 3.
Коннектор IDC совместим с одножильным и многожильным кабелем сечением 22-26 AWG.

Сертификация
Сертификат ETL согласно стандарту ANSI/TIA-568-B.2-1 (Permanent Link)
Сертификат ETL согласно стандарту ANSI/TIA-568-B.2 (Канал связи Категории 5е).

Приложения
1000BASE-TX Gigabit Ethernet
100BASE-TX Fast Ethernet
10BASE-TX Ethernet
Голос, видео и другие приложения.

При использовании тонового генератора приходится разделять связанные кабели из-за слабого сигнала.
Благодаря системе Navigator телекоммуникационный шкаф всегда будет иметь аккуратный вид.
Просто подключите передатчик сигнала к розетке, чтобы найти соответствующую позицию на патч панели.

Включен красный светодиодный индикатор:
Розетка подключена к сетевому оборудованию.

Включен зеленый светодиодный индикатор:
Розетка не подключена к сетевому оборудованию.

Светодиодный индикатор выключен:
Отсутствует соединение между патч панелью и розеткой на паре 3-6.


ВНИМАНИЕ !
Система Navigator передает сигналы по 3-6 паре кабеля и несовместима с некоторыми телефонными станциями, такими как Panasonic, мини-АТС Ericsson.
При подключении системных телефонов, указанных АТС, происходит выгорание светодиодов патч панели Navigator.
