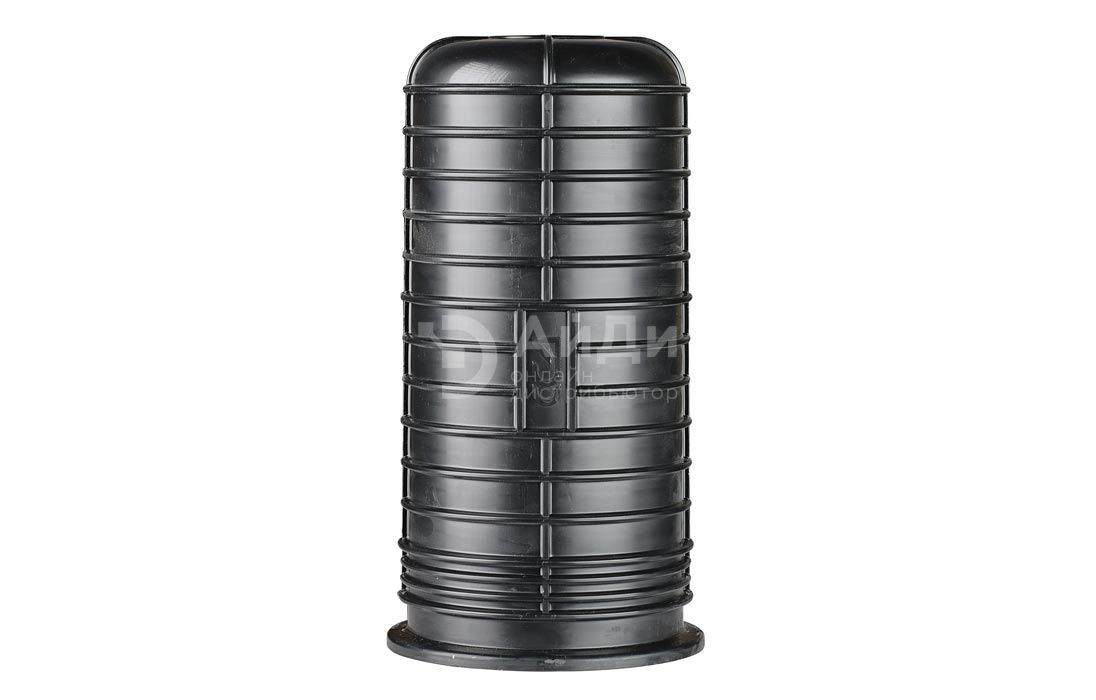

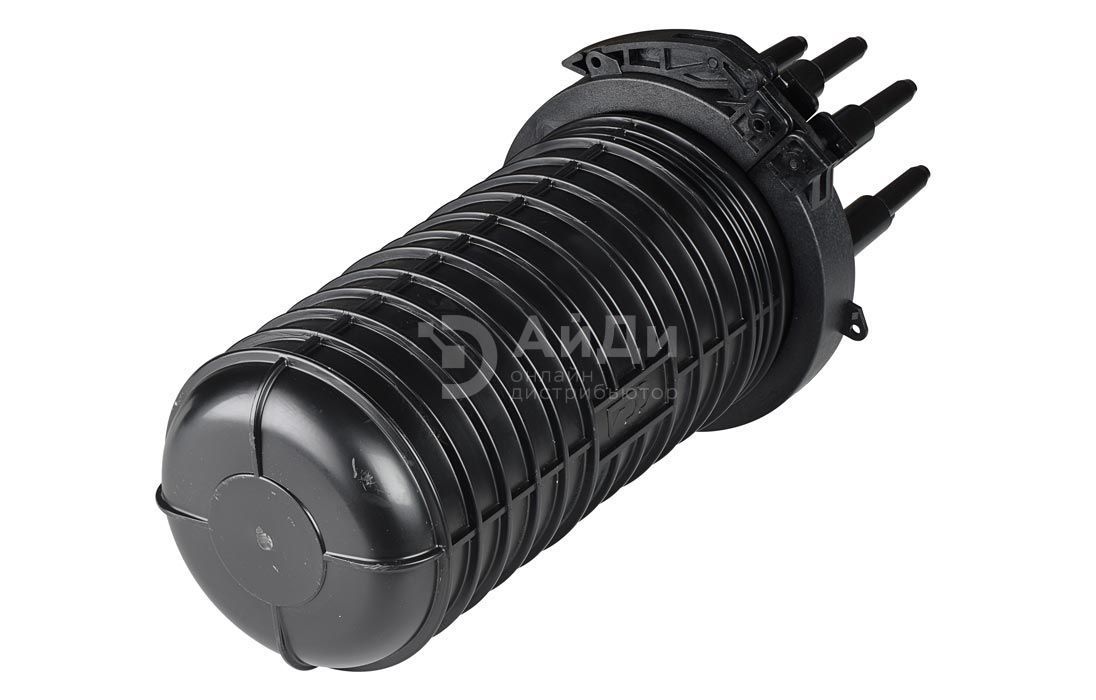

Кросс-муфта оптическая Связьстройдеталь МКО-Г3/A, тупиковая, 8 SC, 1 х КТ-3645, 488 мм Г, Ø 215, цвет: чёрный

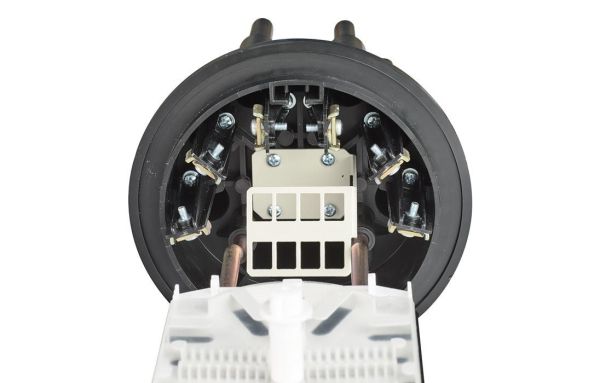

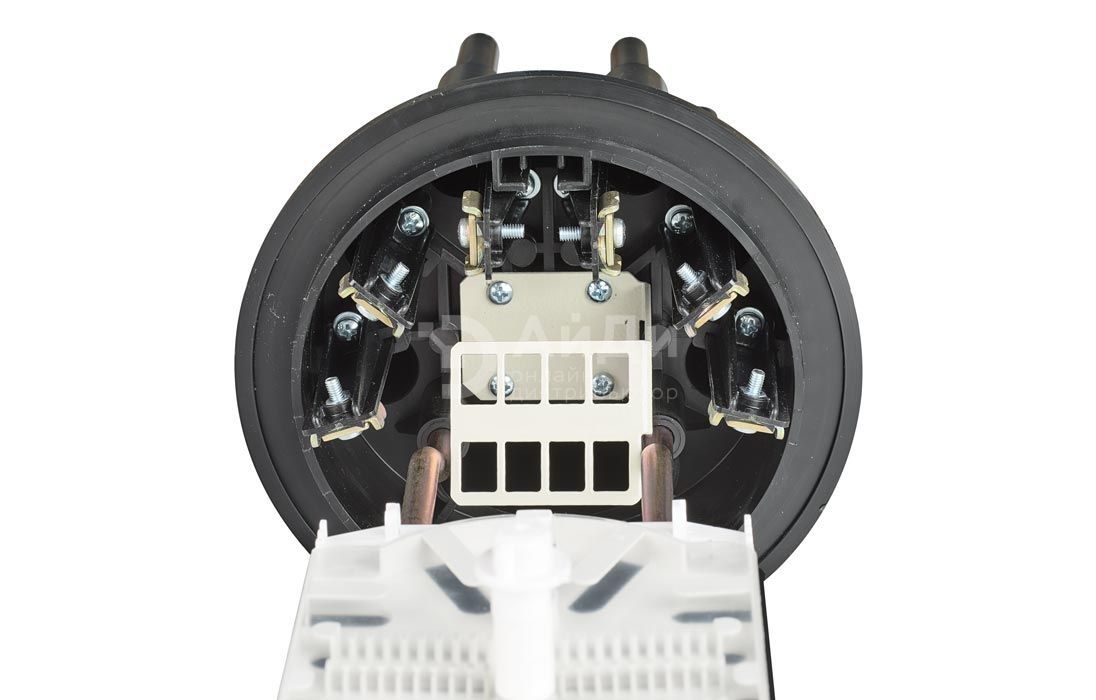

Кросс-муфта тупиковая 130408-00022 Связьстройдеталь серии Г3/A. С 8 SC адаптерами в комплекте. Служит для монтажа навесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей небольшого диаметра. Особенностью всех муфт МКО с литерой «А» является наличие внутри планки для установки адаптеров. Это позволяет использовать оконцованные абонентские дроп-кабели и осуществлять кросс-коммутацию.

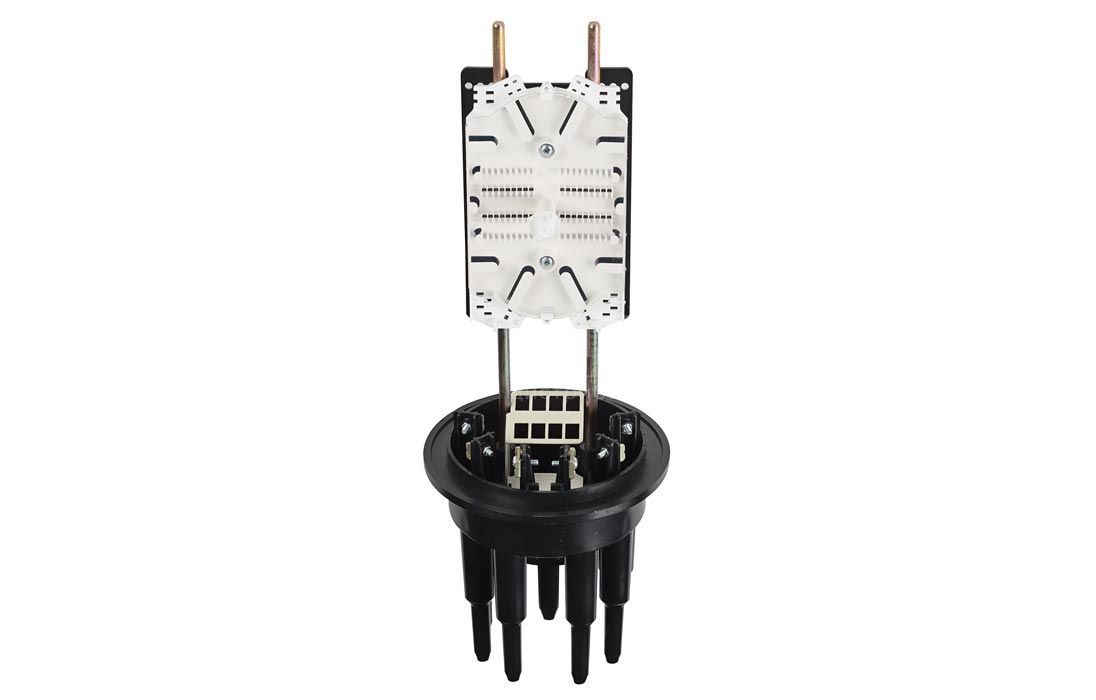

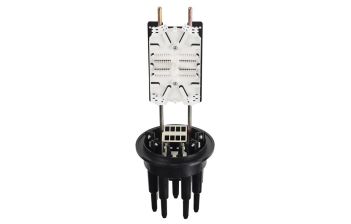

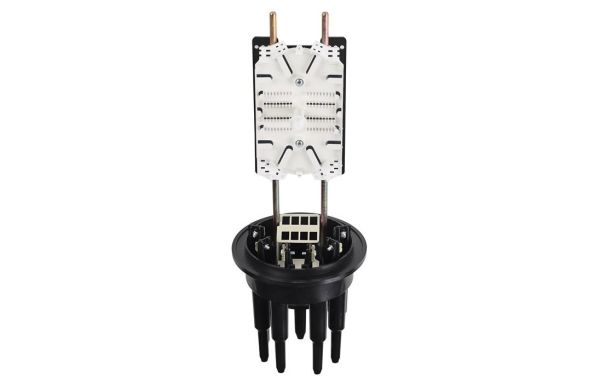

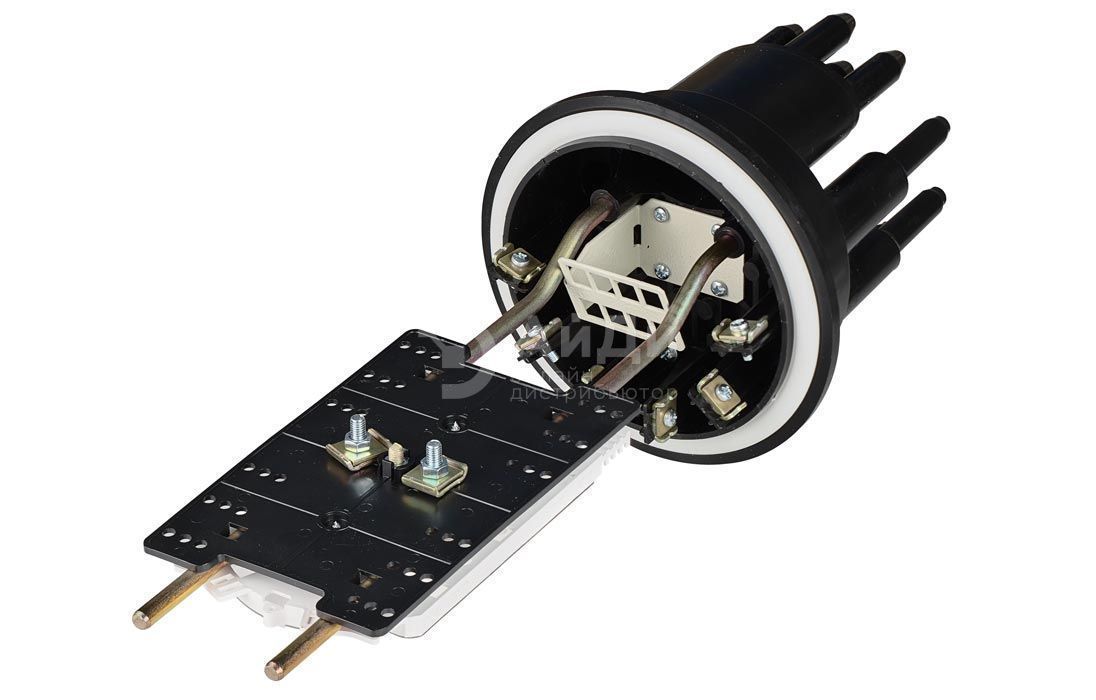

В муфте оборудован овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.
Способ герметизации корпуса с оголовником механический. Происходит при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сделан таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

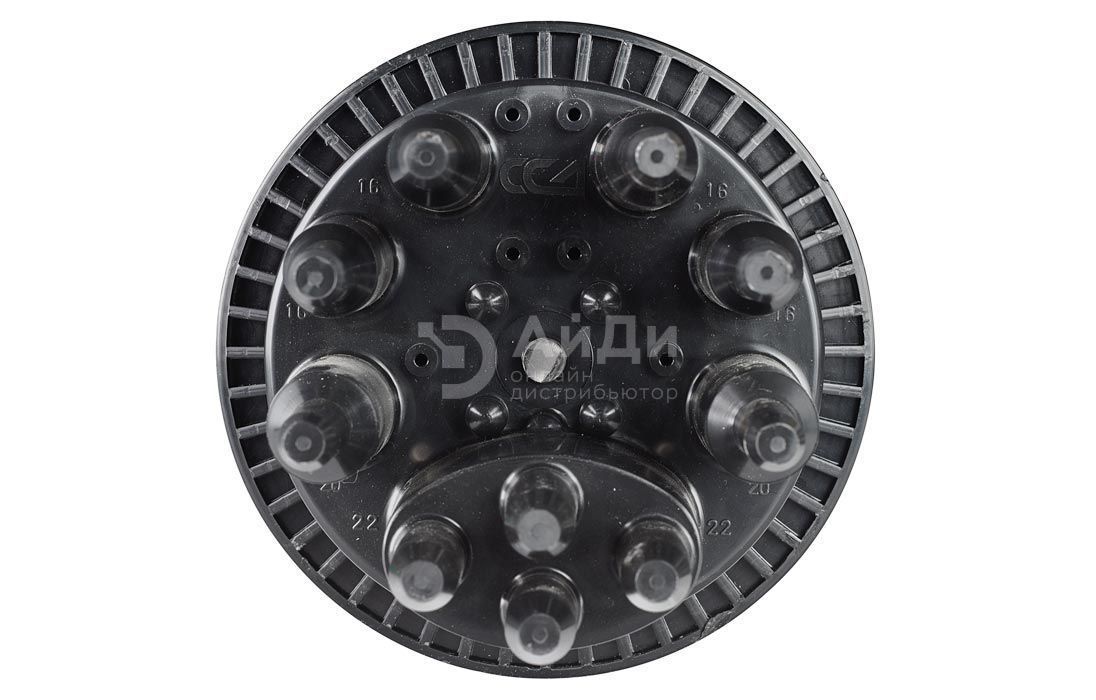

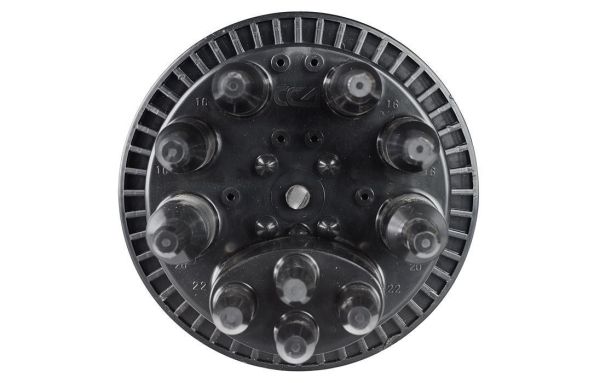

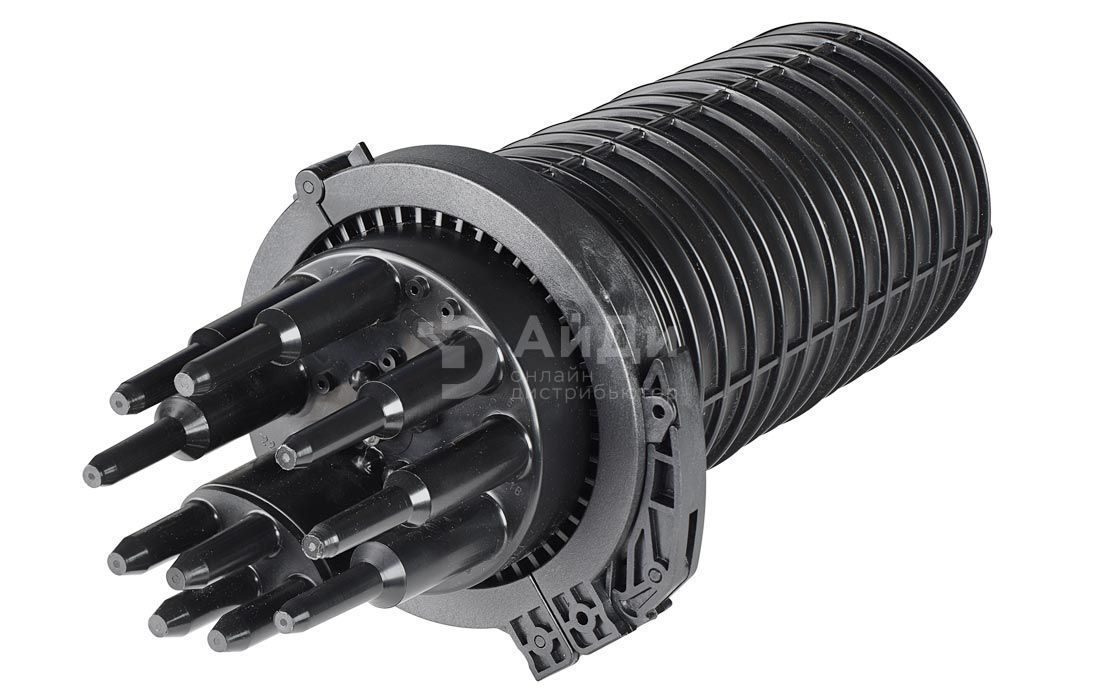

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.
Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода четырех тонких кабелей до 10 мм ; 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».
Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 16 штук.

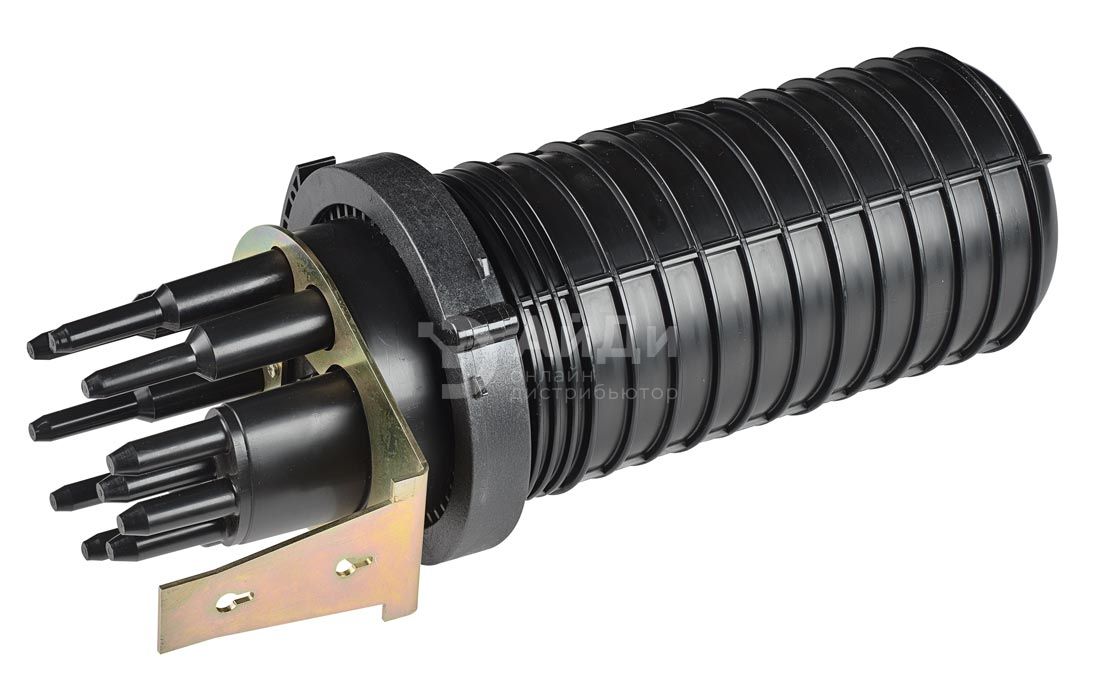

В случае если Вам необходимо установить муфту на опорах или стенах предлагаем дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов.
Следует учесть, что температурный диапазон эксплуатации кросс-муфт указан без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт для оптических кабелей в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.

Характеристика:
Макс. кол-во разъемных соединений 8 шт
Тип адаптеров SC
Макс. кол-во сварных соединений 144 шт
Тип кассет КТ-3645
Макс. кол-во кассет 4 шт
Кол-во вводов:
- круглый ступенчатый, до 20 мм 2 шт
- круглый ступенчатый, до 16 мм 4 шт
- овальный, до 10 мм/до 25 мм/транзит 4/2/1
Герметизация корпуса Хомут
Герметизация вводов ТУТ
Температура эксплуатации ºС -60…+70
Габаритные размеры:
- длина 488 мм
- диаметр 215 мм
Масса 3,3 кг

Комплектация:

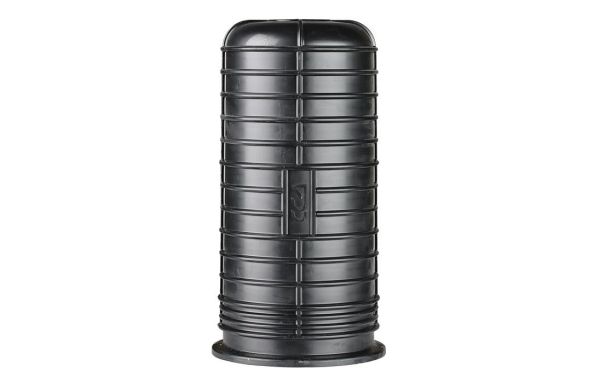

Корпус (оголовник, кожух, хомут, кронштейн) 1 шт.
Кассета КТ-3645 с крышкой 1 шт.
Гильзы КДЗС 4525 40 шт.
Пинцет для укладки КДЗС 1 шт.
Панель 8 SC 1 шт.
Трубка ТУТ 33/8 для круглых вводов ОК 2 шт.
Трубка ТУТ 19/5 для круглых вводов ОК 2 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.
