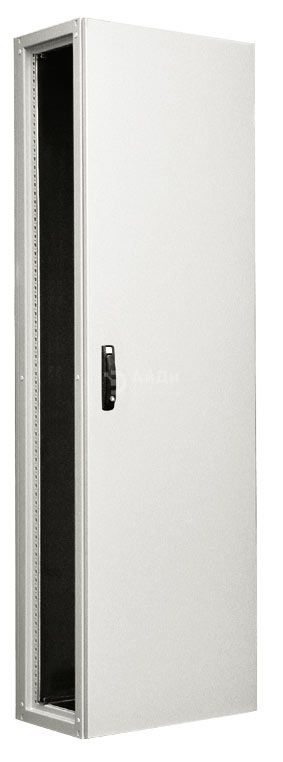

Шкаф электротехнический напольный Zpas WZ-6282-01-44-011

Напольный универсальный электротехнический шкаф Zpas серии SZE3 - это разборный шкаф для эксплуатации внутри помещений для установки на промышленных объектах, в автоматике и в энергетике. Предназначается для комплектации всевозможной аппаратурой на монтажной панели или на внутреннем стеллаже. Конструкция шкафа является каркасной, на основе замкнутых профилей, перфорированных в двух плоскостях. Это даёт неограниченные возможности для внутренней застройки, а также лёгкость соединения шкафов в одну линию. SZE3 шкафы изготавливаются в 48 габаритных исполнениях. Существует возможность изготовления нетипичных размеров, что требует согласования с отделом продаж ZPAS.
Шкафы SZE3 производятся также в версии для наружного применения (специальная окраска) или из нержавеющей стали.

Материал шкафа и способ обработки поверхности:
Каркас шкафа - лист стальной, оцинкованный.
Дверь, стенки, цоколь – лист стальной, окрашенный порошковой краской, на основе эпоксидной смолы полиэфира, цвета RAL 7035, предназначенной для использования в помещениях.
По индивидуальному заказу существует возможность применения фасадной краски с увеличенной устойчивостью на действие атмосферных факторов, с возможным употреблением грунтовки на основе цинка.
Монтажная панель, поворотная рама – листовая сталь и профили, оцинкованные.
Монтажные профиля – листовая сталь алюцинк.

КОМПЛЕКТ ПОСТАВКИ
Шкаф с базовой конфигурацией: каркас шкафа, передняя дверь с замком типа «doppelbart» (без ручки), задняя стенка, монтажная панель на всю высоту шкафа, верхняя плита, комплект наборной заглушки нижней плиты. Боковые стенки, цоколь, рым-болты, поворотная рама и другие элементы дополнительного оснащения заказываются отдельно.

Сборная конструкция, с использованием замкнутых профилей обеспечивает высокую стабильность. Форма профилей обеспечивает полную симметрию корпуса шкафа, что позволяет производить монтаж дверей и стенок в любой боковой плоскости. Каждый профиль имеет перфорацию с шагом 25 мм, в двух плоскостях, что облегчает монтаж оборудования внутри шкафа. Используемый материал даёт повышенную устойчивость к коррозии и улучшает гальваническую связь неокрашенных элементов, которые крепятся непосредственно к каркасу. Это позволяет нам избежать дополнительных заземляющих соединений. Перфорация рассчитана на использование самонарезных винтов M6 и специальных, четырёхгранных гаек М8. Модульный порядок отверстий в каркасе шкафа соответствует норме EN 60917.

Дверь:
Двери изготовлены из листовой стали с порошковой окраской RAL 7035. Монтируются к каркасу в любой плоскости, на четырех навесах с углом открывания 150°. Благодаря симметричному строению, двери могут быть установлены как слева, так и справа. В стандартном исполнение имеется стабилизационная рамка жесткости, снабжeнная модульной перфорацией 25 мм. Стандартные двери оборудованы четырeхточечным замком. Шкафы с шириной 1000 мм и 1200 мм имеют двухстворчатые двери, шкафы с шириной 800 и 600 мм - одностворчатые. По желанию могут быть сделаны двери со стеклом и/или с вентиляцией.
Задние и боковые стенки:
Лёгкий и быстрый монтаж при помощи крепёжных винтов. В силу симметрии каркаса в случае шкафов одной и той же шириной и глубиной, могут быть использованы взаимозаменяемо. Задние и боковые стенки выполнены из листовой стали с порошковой окраской, в стандартном цвете RAL 7035. Оборудованы стандартными шпильками заземления M8.
Верхняя плита:
Сплошная, стальная заглушка, с порошковой окраской RAL 7035 и с выливаемой, вспенивающейся прокладкой.
Нижняя плита:
Перфорированная плита с тремя раздвижными заглушками (также, как в шкафу SZE2). Заглушки крепятся с помощью специальных самонарезных винтов и обеспечивают непрерывность соединений, с точки зрения уравнивания потенциалов (заземление). Существует возможность демонтажа нижней плиты вместе с заглушками, что позволяет иметь кабельный ввод с размерами основания шкафа.
Монтажная панель:
В стандартном исполнении шкаф оснащен монтажной панелью из оцинкованной стали, толщиной 3 мм. Существует возможность монтажа панели на любой глубине шкафа. Преимуществом является возможность монтирования панели с задней части шкафа в просвете каркаса, что позволяет в полной мере использовать полезное пространство внутри шкафа. Монтажная панель, в стандартном исполнении, оборудована направляющими, что облегчает монтаж панели в шкафу.
Заземление:
Все концевые элементы снабжены шпильками M8, что позволяет их заземлять к каркасу шкафа, в любом месте.

Конструкция шкафа также позволяет выдерживать повышенные нагрузки до 1600 кг.
Шкафы изготавливаются в соответствии с нормой PN-EN 62208.
Степень защиты корпуса: IP 55 согласно с PN-EN 60529
