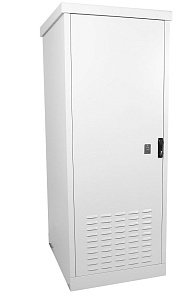

Внимание! Товар ШТВ-1-12.6.8-4ААА снят с производства или не поставляется в Российскую Федерацию. Замена — Шкаф уличный всепогодный напольный ЦМО ШТВ-1, IP65, 18U, 1040х700х900 мм (ВхШхГ), дверь: металл, цвет: серый, (ШТВ-1-18.7.9-43АА)
- ПроизводительЦМО
- ПродуктШкаф уличный всепогодный напольный
- Кол-во отсеков1
- СерияШТВ-1
- Ширина, мм640
- Высота, мм975
- Глубина, мм800
- Тип передней двериМеталл
- Распределенная нагрузка, кг500
- Высота, U12
- Высота цоколя, мм70
- Высота без цоколя и крыши, мм830
- Полезная глубина 19" отсека, мм740

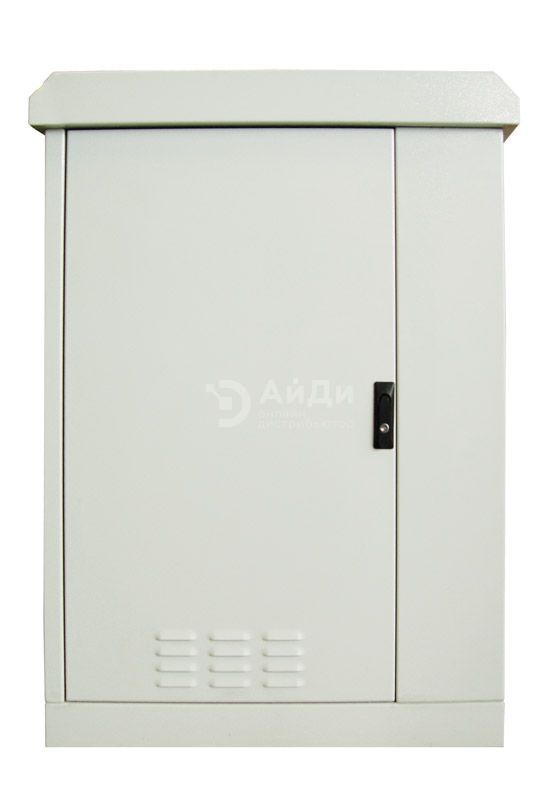

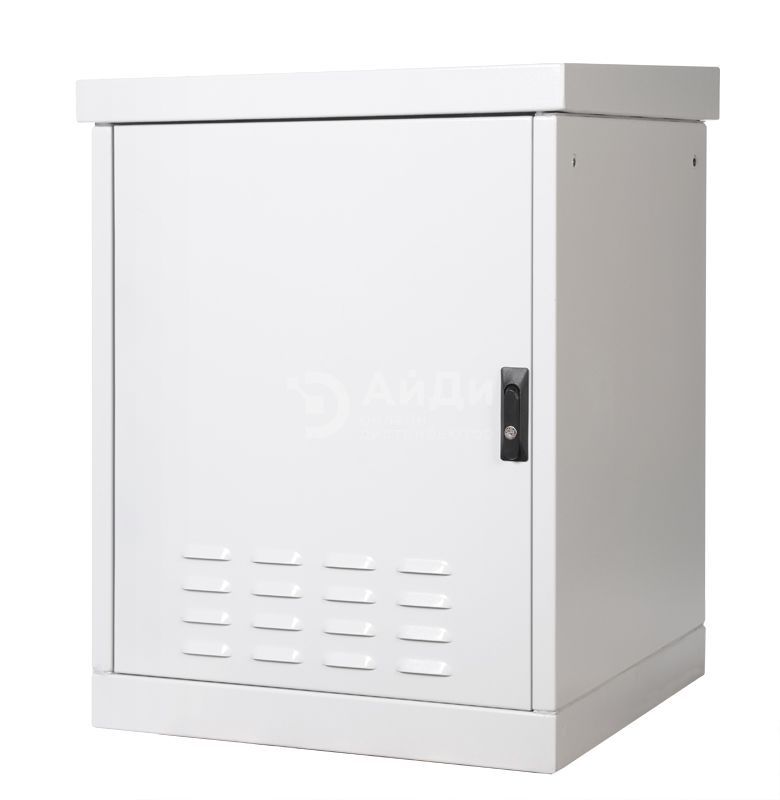

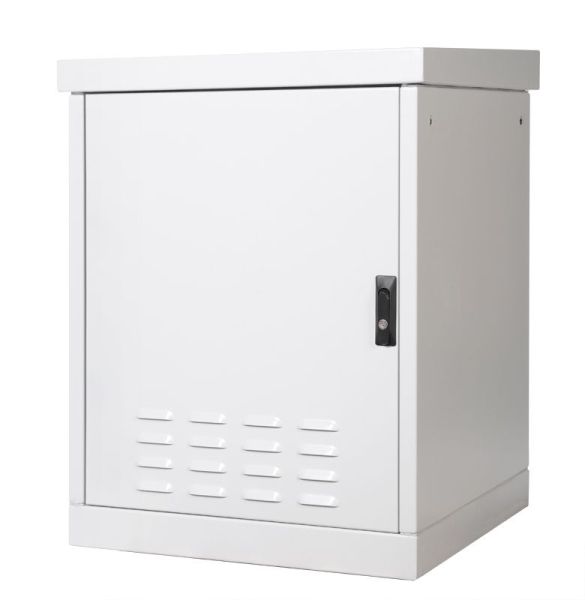

Описание ЦМО ШТВ-1-12.6.8-4ААА
Напольный уличный всепогодный шкаф предназначен для размещения автономно функционирующего активного и пассивного телекоммуникационного оборудования. Климатический шкаф ШТВ-1 обеспечивают защиту от воздействий окружающей среды и несанкционированного доступа. Уровень защиты IP65, при установке системы охлаждения или вентиляции IP54.

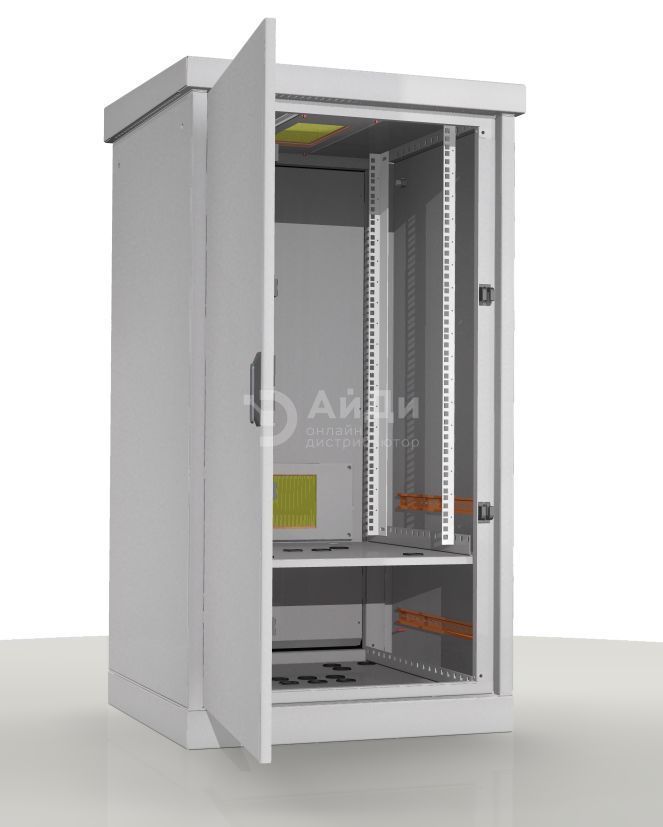

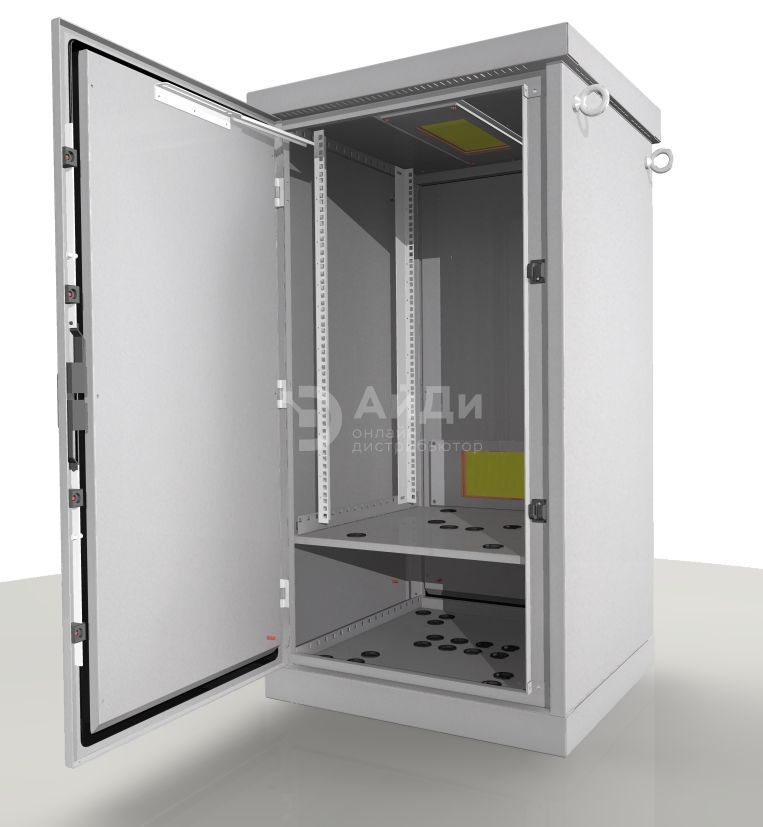

Напольный уличный всепогодный шкаф серии ШТВ-1 состоит из двух отсеков: телекоммуникационного и отсека питания. Корпус шкафа имеет металлическую конструкцию, внутри покрыт термоизоляционным материалом. Отсеки разделены съемной горизонтальной полкой с защищенными кабельными вводами. Верхняя часть корпуса подготовлена для установки вентиляторного модуля, имеет фильтрующий элемент и транспортировочные рым-болты. Корпус комплектуется передней дверью и задней стенкой. Дверь выполнена из стали 2мм, имеет пенорезиновый уплотнитель и заполнена теплоизоляционным материалом. Дверь снабжена ограничителем, фиксируется ригельным замком. Имеет жалюзи и фильтрующий элемент, подготовлена для установки вентиляторного модуля.
Крыша шкафа высотой 75 мм., несъемная, имеет выступы по отношению к корпусу и незначительный уклон для предотвращения скапливания осадков. Цоколь шкафа высотой 70 мм., выполнен из стали, имеет сварную конструкцию, зафиксирован винтами к корпусу. Кабельные вводы защищены заглушками с уплотнителем. Предусмотрено крепление шкафа к подготовленному основанию анкерными болтами.
Отсеки напольного уличного всепогодного шкафа серии ШТВ-1 имеют следующие особенности. Телекоммуникационный модуль стандартно комплектуется двумя парами вертикальных направляющих. Доступ к оборудованию предусмотрен с передней стороны шкафа через дверь с пенорезиновым уплотнителем. Возможна организация доступа к оборудованию с двух сторон предусматривающая установку двери вместо задней стенки (по предварительному заказу).
Отсек питания расположен в нижней части телекоммуникационного модуля, отделен съемной полкой. Возможно объединение телекоммуникационного модуля и отсека питания, что позволяет получить дополнительные 6U (250мм.) для установки 19” оборудования. При объединении отсеков необходимо установить комплект вертикальных юнитовых направляющих (ВН-2-Х) большей высоты. Удобный доступ между отсеками обеспечивают кабельные вводы. Элементы шкафа имеют заземление. Предусмотрен широкий ряд аксессуаров для установки и коммутации оборудования.

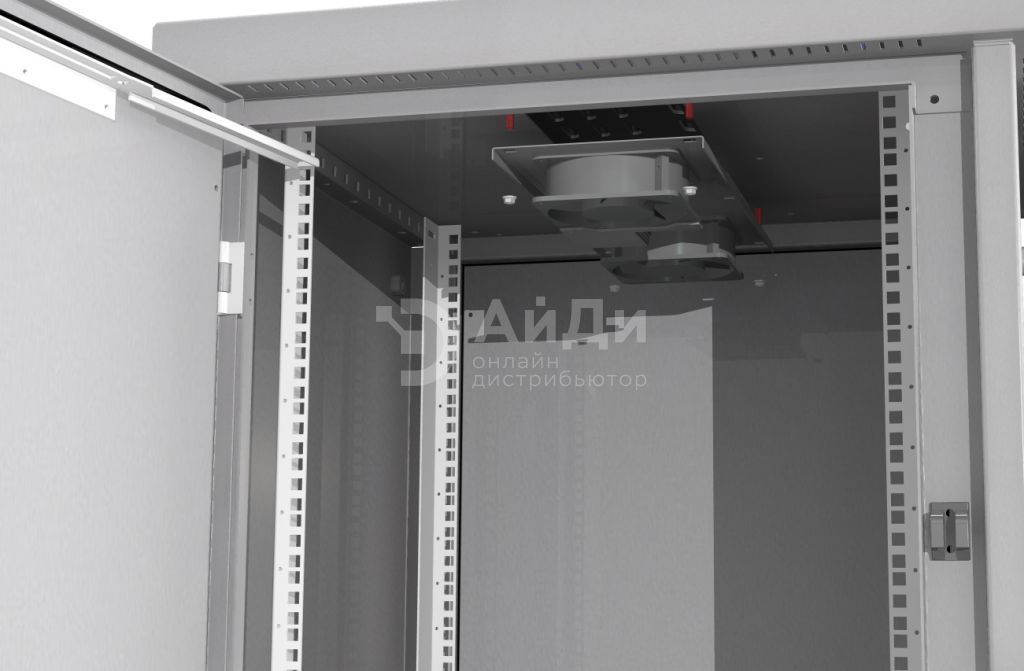

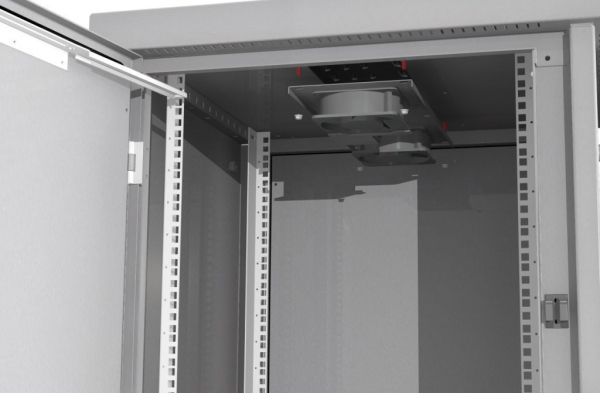

Для обеспечения автономной работы оборудования предусмотрена организация и контроль климата внутри шкафа. При малом тепловыделении возможна свободная конвекция, через отверстия с фильтрующими элементами в крыше и передней двери шкафа. Принудительные охлаждение и обогрев, предусматривают установку терморегулятора и вентиляторного модуля серии МВ-400-2. При активном тепловыделении оборудования возможна установка дополнительного вентилятора вместо фильтрующего элемента передней двери. Возможна организация кондиционирования в шкафах высотой: 18U, 21U, 24U.
Конструкция напольного уличного всепогодного шкафа серии ШТВ-1 зависит от требований проекта, по спецификации заказчика возможно изготовление индивидуальной конфигурации. Шкафы поставляются собранными на деревянных поддонах высотой 100 мм.
