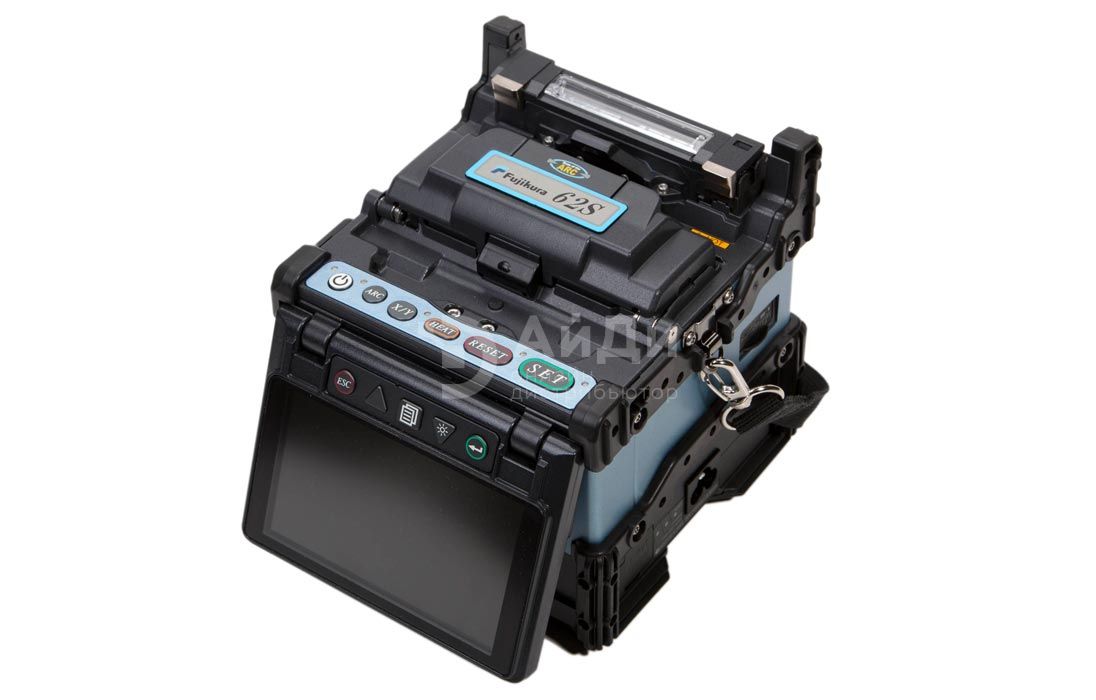

Сварочный аппарат для оптоволокна Fujikura, (62S+ (62S plus) KIT A)

Сварка Fujikura 62S+ (62S plus) KIT A используется для качественного сращивания одиночного волокна. В аппарате реализована функция выравнивания волокон по сердцевине. Эта технология ( PAS – profile alignment system) позволяет наиболее точно выравнивать волокна перед сращиванием, независимо от типа и качества волокна, добиваться минимальных потерь на стыках и с высокой точностью производить оценку потерь после сращивания. По качеству спаивания и характеристикам, это аппарат не уступает «топовому» 80S, однако за счет отказа от автоматики закрытия крышки и автозакрытия нагревателя, производителю удалось существенно снизить его стоимость.
Особенности:
Применяемые волокна Одиночное SMF (G.652/657), MMF (G.651), DS (G.653), NZDSF (G.655)
Диаметр волокна 80 - 150 мкм диаметр оболочки
100 … 3000 мкм диаметр покрытия
Длина скола, мм 5-16
Юстировка волокна По сердцевине, по оболочке
Фирменная технология PAS (по профилю показателя преломления)
Режимы сварки 100
Потери на сварном соединении 0,02 дБ (SM), 0,01 дБ (MM), 0,04 дБ (DS), 0,04 дБ (NZDS)
Возвратные потери 60 дБ и выше
Время сварки 6 сек для стандартного SM-волокна
Оценка потерь на сварном соединении Есть, по сердцевине и оболочке
Функция внесения потерь в месте сварки Создание фиксированного аттенюатора, 0,1 - 15 дБ с шагом 0,1 дБ
Хранение результатов сварки Последние 10 000 сварок
Калибровка мощности дуги Калибровка в режиме реального времени
Автоматическая калибровка
Ручная калибровка
Просмотр места сварки 2 CMOS камеры на ЖК-экране 4,73 дюйма
Увеличение места сварки 300х для раздельного просмотра по осям X и Y
200х для одновременного просмотра
Тест на растяжение 1,96 2,25 Н
Режимы термоусадки 30
Время термоусадки 15 сек для КДЗС slim 60 мм
Применяемые КДЗС Fujikura 60 мм, 40 мм и микрогильзы
Автоматическая печка Автостарт печки
Автоматическая сварка Автостарт сварки при закрытии ветрозащитной крышки
ЖК-экран Цветной 4,73 дюйма
Пластиковая защита с антибликовым покрытием
Изображение автоматически переворачивается при изменении положения монитора
Ресурс батареи 200 сварок и термоусадок от батареи BTR-09
Ресурс электродов 3000 сварок
Электропитание Переменное 100 - 240 В через сетевой адаптер ADC-18
Постоянное 10 - 15 В через шнуры питания DCC-12, DCC-13
Условия эксплуатации Высота над уровнем моря 0 5000 м, ветер 15 м/сек
Температура -10 +50˚C, влажность 0 95%
Условия хранения Температура -40 +80˚C, влажность 0 - 95%
Длительное хранение с батареей -20 - +30˚C
Интерфейсы USB 2.0
6-pin Mini-DIN для подключения термостриппера HJS-02, HJS-03
Защита Защита от падения с высоты 76 см
Защита от пыли размером 0,1-500 мкм
Защита от осадков до 10 мм/час
Соответствие стандартам Протестировано в соответствии со стандартами EMC
Telcordia GR-765-CORE
Совместимость с Fuse коннекторами Система Fujikura Fuse Connect
Размер 163х148х146 мм
Вес 2,5 кг

Комплектация:
Сварочный аппарат Fujikura 62S с электродами ELCT2-20A 1 шт.
Прижимы CLAMP-S21A 1 пара
Сетевой адаптер/зарядное устройство ADC-18 1 шт.
Сетевой шнур ACC-15 1 шт.
Кейс жесткий CC-30 1 шт.
Запасные электроды ELCT2-20A 1 пара
Кабель USB 1 шт.
Руководство на CD 1 шт.
Краткое руководство 1 шт.
Руководство на русском языке 1 шт.
Краткое руководство на русском языке 1 шт.
Дозатор для спирта AP-01 1 шт.
Отвертка SD-01 1 шт.
Лоток для КДЗС SL-01 1 шт.
Скалыватель CT-30A 1 шт.
Батарея аккум. BTR-09 1 шт.
Шнур питания DCC-18 для зарядки BTR-09 1 шт.
