Производитель BNH
Категория
Тип оболочки кабеля LSZH
Длина, м 305
Количество пар 4
Тип экрана кабеля U/UTP
Базовая единица м
Диаметр кабеля, мм 5.2
Упаковка бухта
Тип прокладки кабеля Внутри зданий
Диаметр проводника, мм 0.51
Приблизительный вес, кг/км 27
Калибр проводника (AWG) AWG24
Полоса пропускания, MHz 100
Цвет Оранжевый

Описание BNH B010.N-UTP-5E-LSZH-O

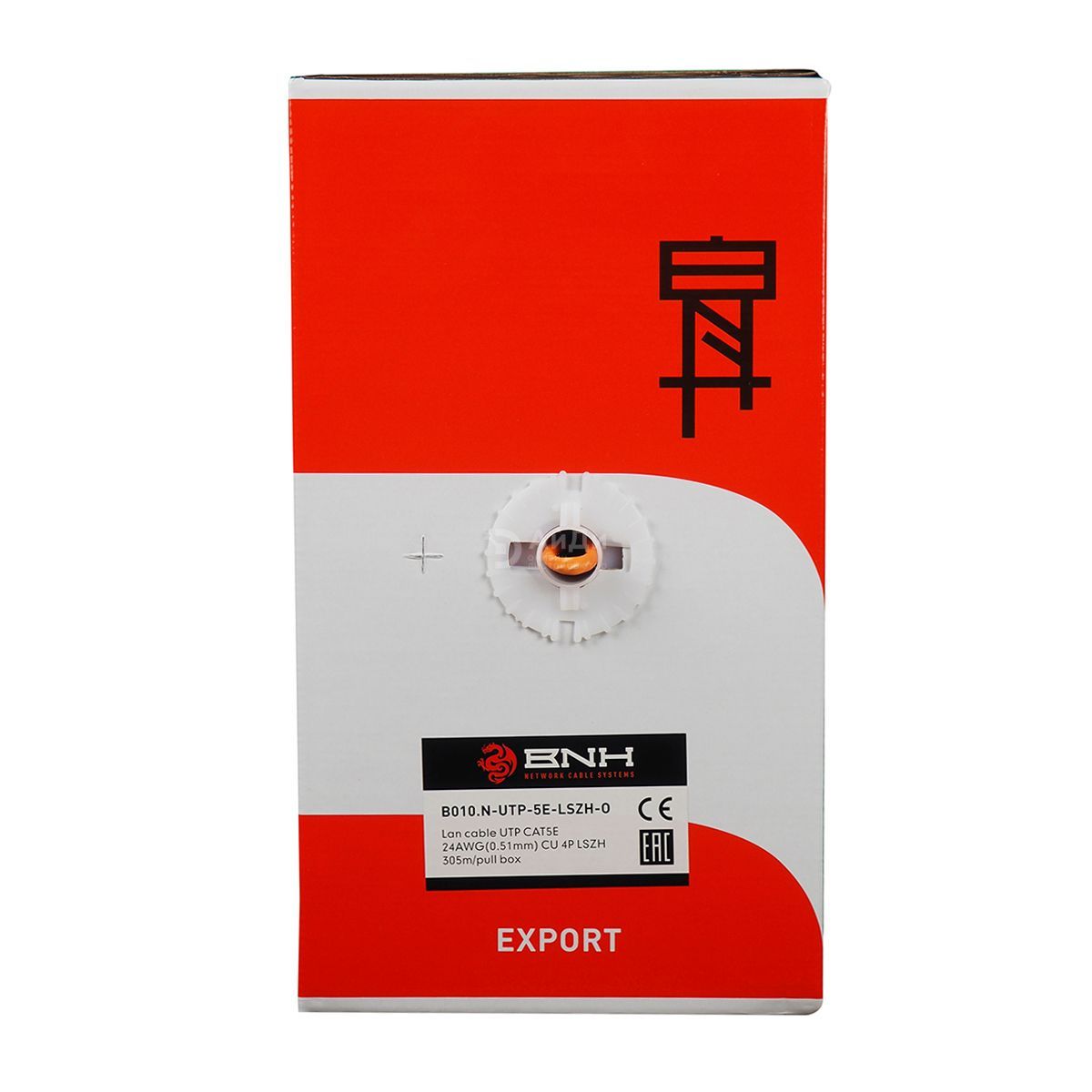

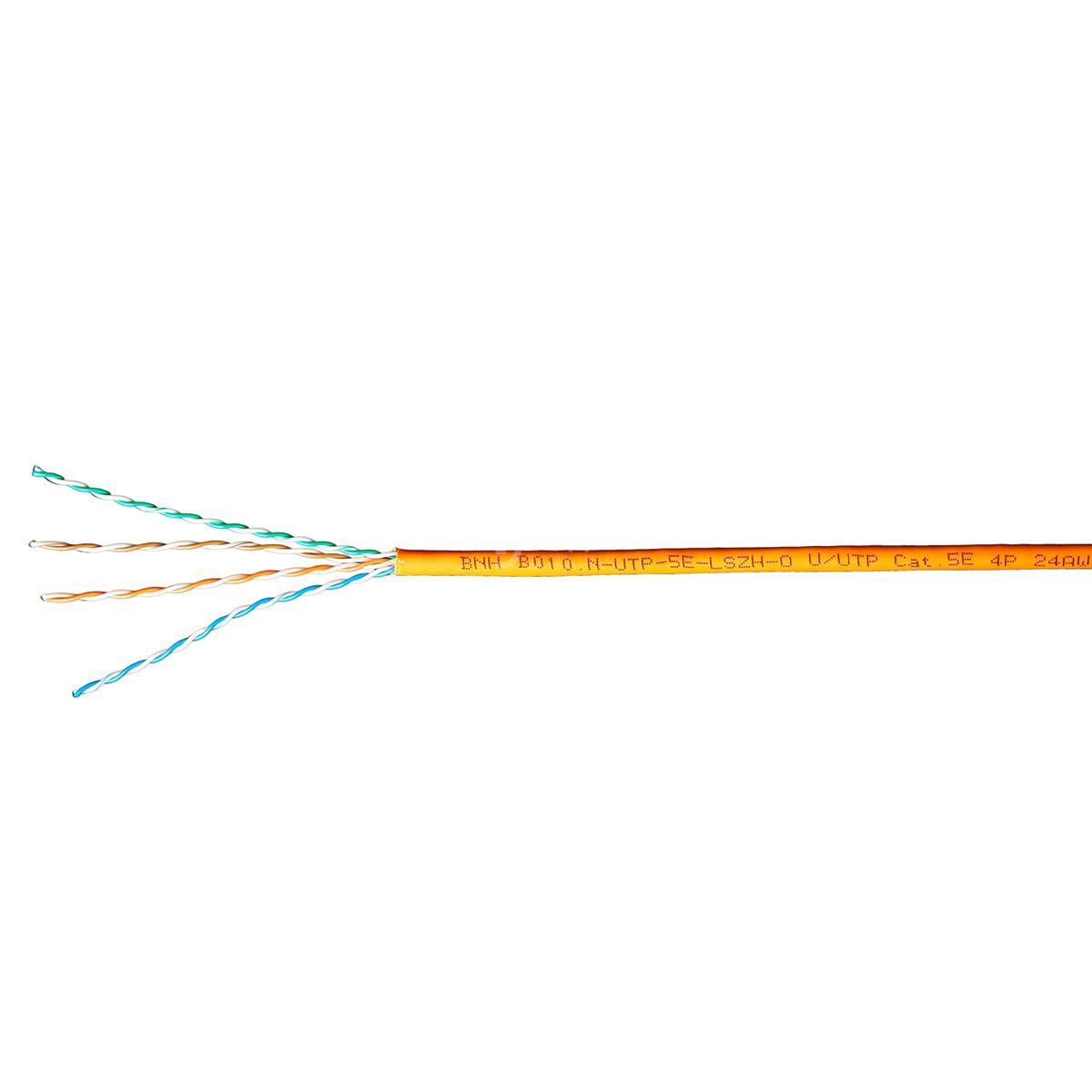

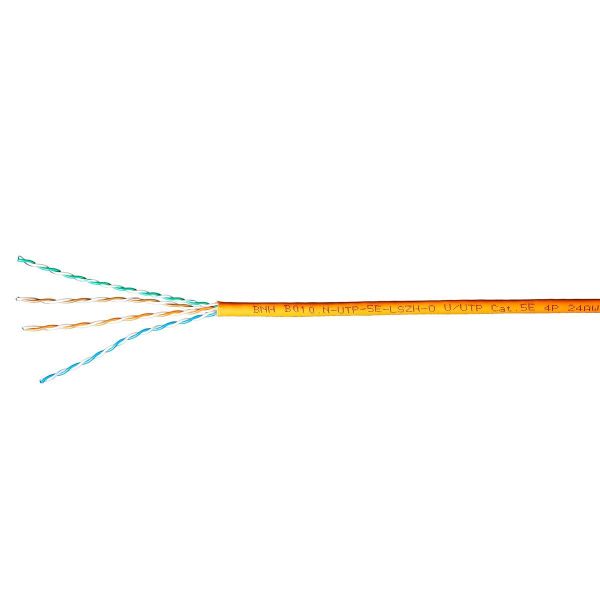

Неэкранированная витая пара BNH B010.N-UTP-5E-LSZH-O, U/UTP, состоит из четырех медных пар категории 5e, диаметр проводника AWG24 (0,51мм), внешняя оболочка медных пар LSZH (малое дымовыделение и отсутствие галогенов). Благодаря этому в его составе нет химических веществ из группы галогенов, не выделяет едкого кислотного дыма, который токсичен и может принести серьезный вред здоровью людей. Неэкранированная витая пара используется для прокладки внутри зданий в горизонтальной и вертикальной подсистеме цифровой и аналоговой информации, позволяет обеспечить высокие параметры кабельного соединения. Неэкранированная витая пара поставляется в коробках по 305м. Внешняя оболочка оранжевого цвета.



Приложения

IEEE 802.3; 10Base-T; 100Base-T; 1000Base-T; IEEE 802.5 16 MB; ISDN; TPDDI; ATM


Стандарты

ISO/IEC 11801:2002(E), IEC 61156-5

EN 50173-1:2002

TIA/EIA 568B.2


Конструкция

Диаметр проводника: (24 AWG) монолитный

Диаметр проводника: в изоляции 0,91 мм

Материал проводника: Медь

Материал изоляции проводника: Полиэтилен

Конструкция сердечника: 4 пары объединены в сердечник

Материал оболочки: LSZH
Характеристики

Допустимое растягивающее усилие: 50 Н Минимальный радиус изгиба: Прокладка 8 диаметров; эксплуатация 4 диаметра Диапазон температур монтажа: 0 до 50°C Диапазон температур хранения: -20 до 60°C Диапазон температур эксплуатации: -20 до 60°C Пожарная безопасность LSZH IEC 60332-1; IEC 60754-2; IEC 61034IEC 60332-1-2

Электрические характеристики
Волновое сопротивление (1 — 100 МГц) (100±15) О
Разброс задержки распространения skew (1~100 МГц) <20 нс/100 м
Скорость распространения NVP 68%
Сопротивление проводника постоянному току <8,6 0/100 м
Омическая асимметрия <2%
Взаимная емкость <56нФ/км
Емкостная асимметрия <1600пФ/км
Сопротивление изоляции (500 В) >5000 M0*w
Электрическая прочность диэлектрика 1,5 кВ/1 мин

Частотные характеристики
Частота МГц RL
Дб
min
Затухание Дб/100 м max NEXT Дб/100 м min PSNEXT Дб/100 м min ELFEXT Дб/100 м min PSELFEXT Дб/100 м min
1 20 2 65,3 62,3 63,8 60,8
4 23 4 56,3 53,3 51,7 48,7
8 24,5 5,8 51,8 48,8 45,7 42,7
10 25 6,5 50,3 47,3 43,8 40,8
16 25 8,2 47,3 44,3 39,7 36,7
20 25 9,3 45,8 42,8 37,7 34,7
25 24,3 10,4 44,3 41,3 35,8 32,8
31,25 23,6 11,7 42,9 39,9 33,9 30,9
62,5 21,5 17 38,4 35,4 27,8 24,8
100 20,1 22 35,3 32,3 23,8 20,8
Пожарная безопасность

LSZH IEC 60332-1; IEC 60754-2; IEC 61034IEC 60332-1-2
