Производитель BNH
Категория
Тип оболочки кабеля PVC
Длина, м 305
Количество пар 4
Тип экрана кабеля U/UTP
Базовая единица м
Диаметр кабеля, мм 5.2
Упаковка бухта
Тип прокладки кабеля Внутри зданий
Диаметр проводника, мм 0.51
Волновое сопротивление (Characteristic Impedance), Ом 100
Приблизительный вес, кг/км 27
Калибр проводника (AWG) AWG24
Полоса пропускания, MHz 100
Цвет Серый

Описание BNH B010.N-UTP-5E-PVC-G

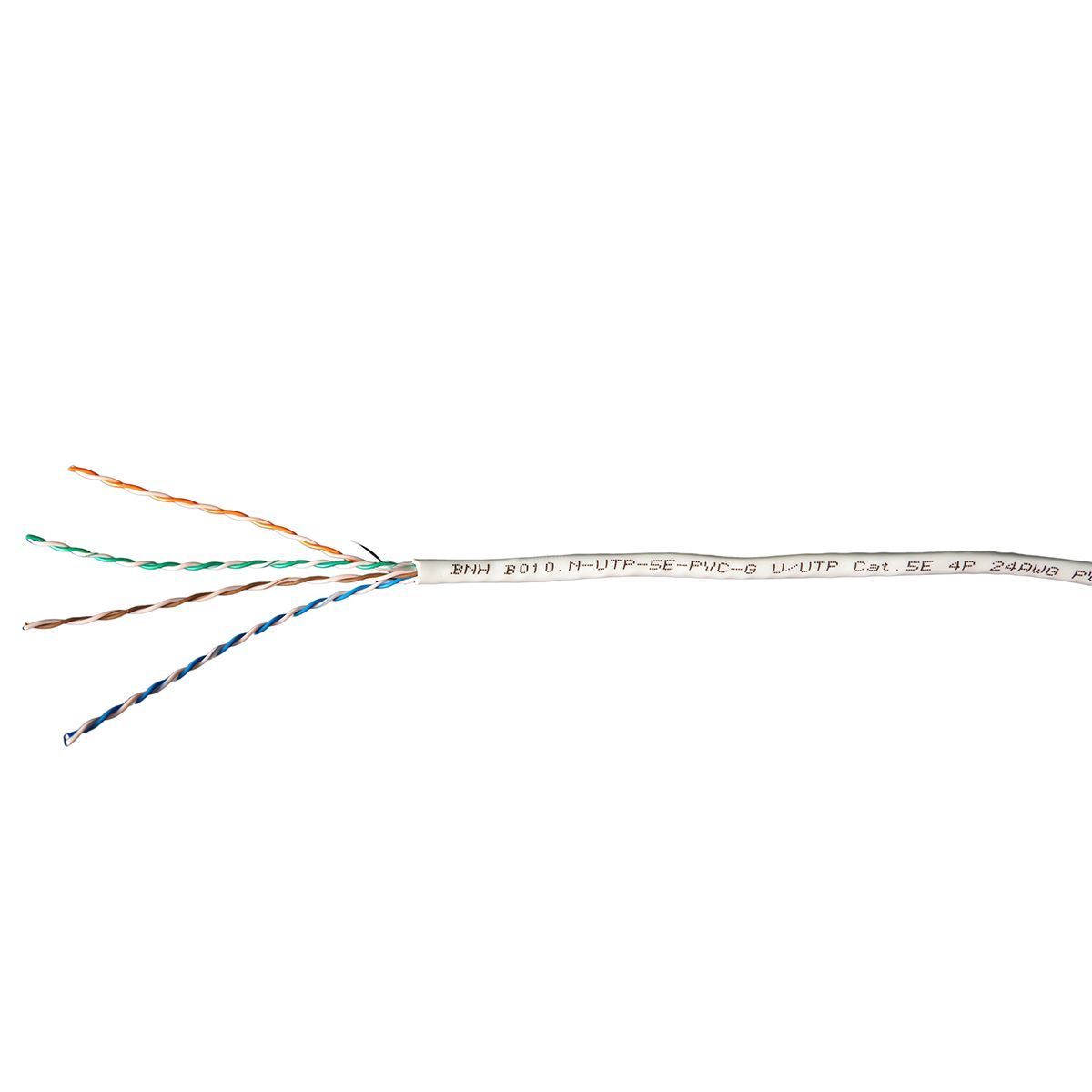

Неэкранированная витая пара BNH B010.N-UTP-5E-PVC-G, U/UTP, состоит из четырех медных пар категории 5e, диаметр проводника AWG24 (0,51мм), внешняя оболочка медных пар PVC (поливинилхлорид).

Неэкранированная витая пара используется для прокладки внутри зданий в горизонтальной и вертикальной подсистеме цифровой и аналоговой информации, позволяет обеспечить высокие параметры кабельного соединения.

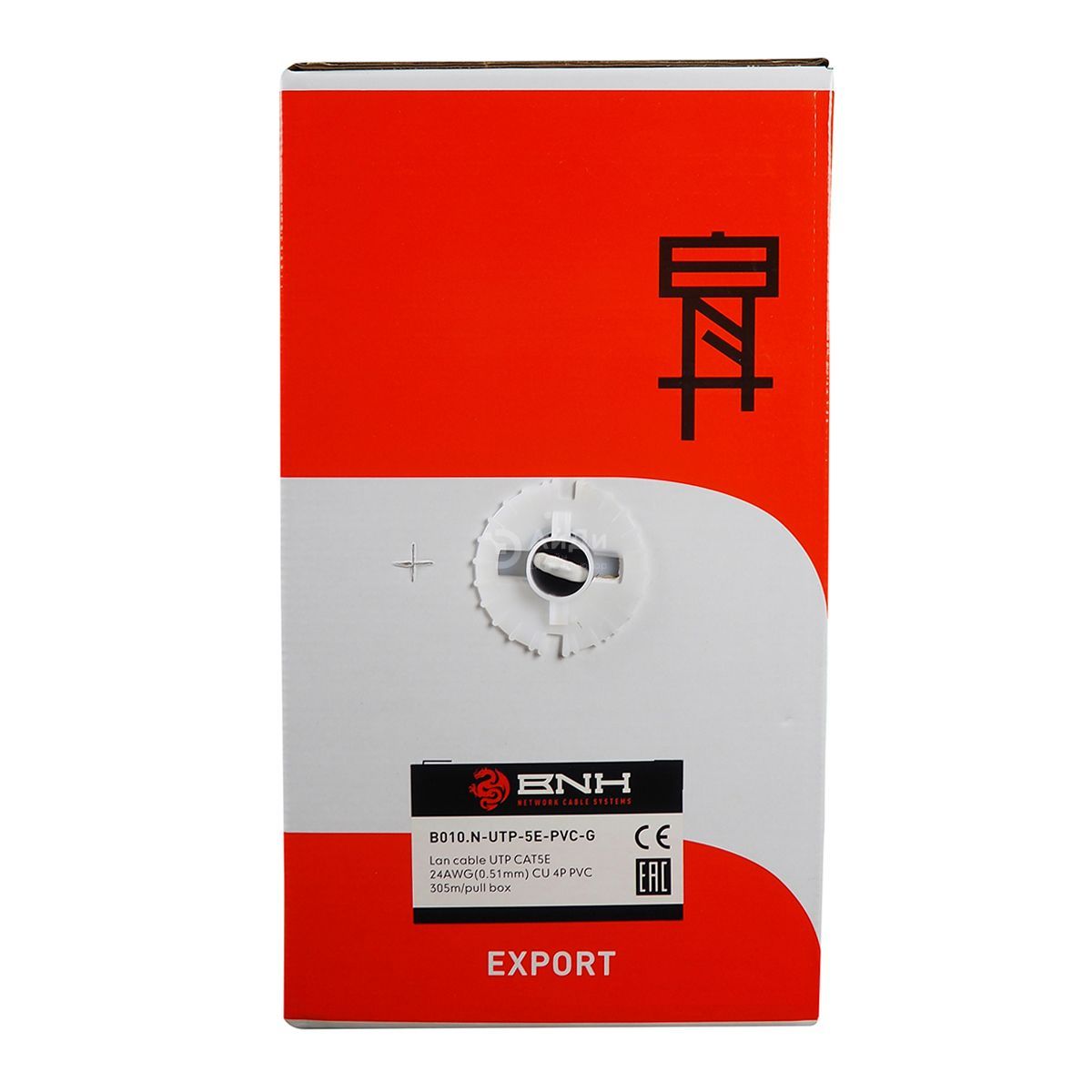

Неэкранированная витая пара поставляется в коробках по 305м. Внешняя оболочка серого цвета.

Приложения
IEEE 802.3; 10Base-T; 100Base-T; 1000Base-T; IEEE 802.5 16 MB; ISDN; TPDDI; ATM

Стандарты
ISO/IEC 11801:2002(E), IEC 61156-5
EN 50173-1:2002
TIA/EIA 568B.2

Конструкция
Диаметр проводника: (24 AWG) монолитный
Диаметр проводника: в изоляции 0,91 мм
Материал проводника: Медь
Материал изоляции проводника: Полиэтилен
Конструкция сердечника: 4 пары объединены в сердечник
Материал оболочки: ПВХ-компаунд

Пожарная безопасность
ПВХ: IEC 60332-1
Характеристики

Физические характеристики Допустимое рас тягивающее усилие: 50 Н Минимальный радиус изгиба: Прокладка 8 диаметров; эксплуатация 4 диаметра Диапазон температур монтажа: 0 до 50°C Диапазон температур хранения: -20 до 60°C Диапазон температур эксплуатации: -20 до 60°C

Электрические характеристики
Волновое сопротивление (1 — 100 МГц) (100±15) О
Разброс задержки распространения skew (1~100 МГц) <20 нс/100 м
Скорость распространения NVP 68%
Сопротивление проводника постоянному току <8,6 0/100 м
Омическая асимметрия <2%
Взаимная емкость <56нФ/км
Емкостная асимметрия <1600пФ/км
Сопротивление изоляции (500 В) >5000 M0*w
Электрическая прочность диэлектрика 1,5 кВ/1 мин.
Частотные характеристики
Частота МГц RL Дб min Затухание Дб/100 м max NEXT Дб/100 м min PSNEXT Дб/100 м min ELFEXT Дб/100 м min PSELFEXT Дб/100 м min
1 20 2 65.3 62.3 63.8 60.8
4 23 4 56.3 53.3 51.7 48.7
8 24.5 5.8 51.8 48.8 45.7 42.7
10 25 6.5 50.3 47.3 43.8 40.8
16 25 8.2 47.3 44.3 39.7 36.7
20 25 9.3 45.8 42.8 37.7 34.7
25 24.3 10.4 44.3 41.3 35.8 32.8
31.25 23.6 11.7 42.9 39.9 33.9 30.9
62.5 21.5 17 38.4 35.4 27.8 24.8
100 20.1 22 35.3 32.3 23.8 20.8
