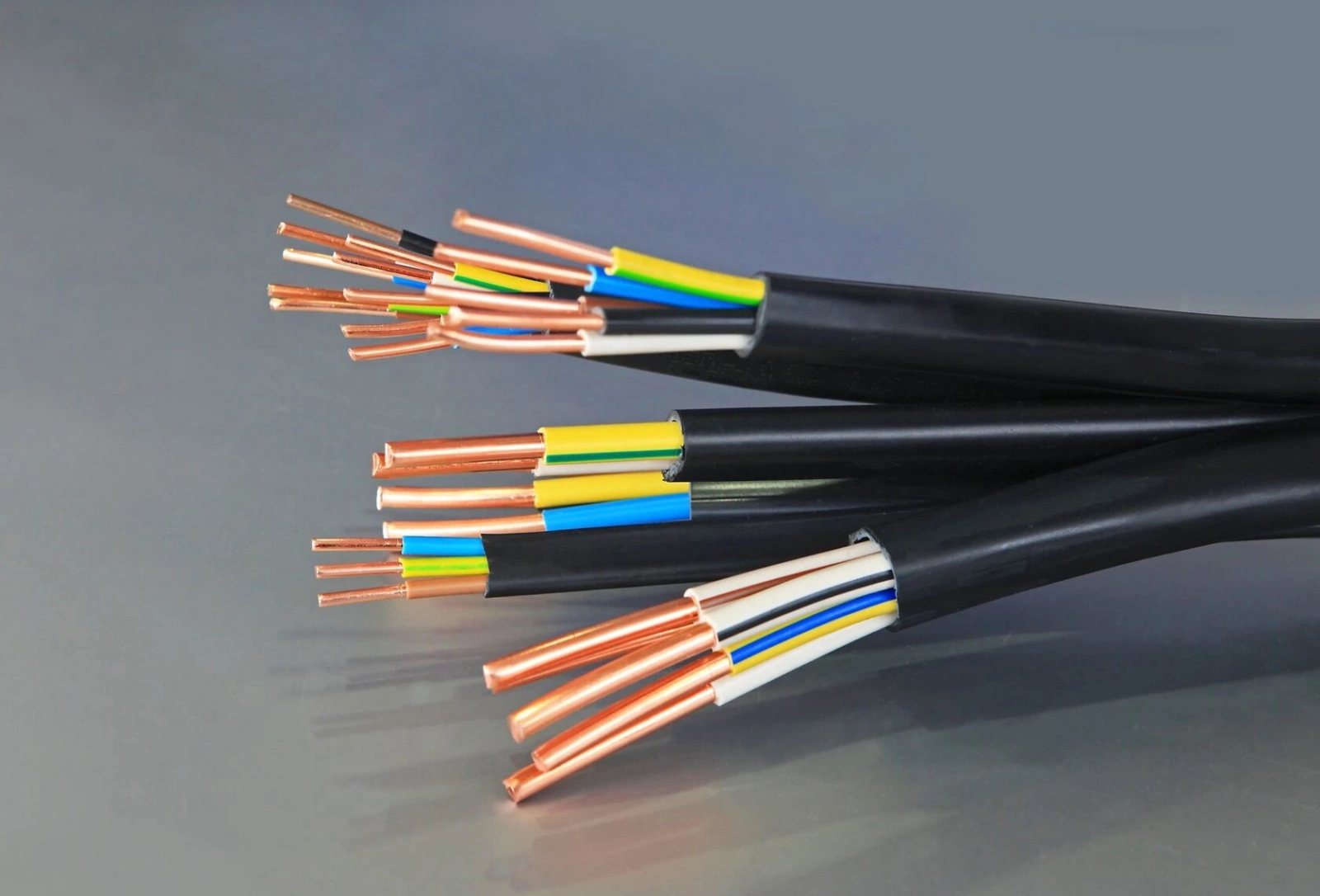

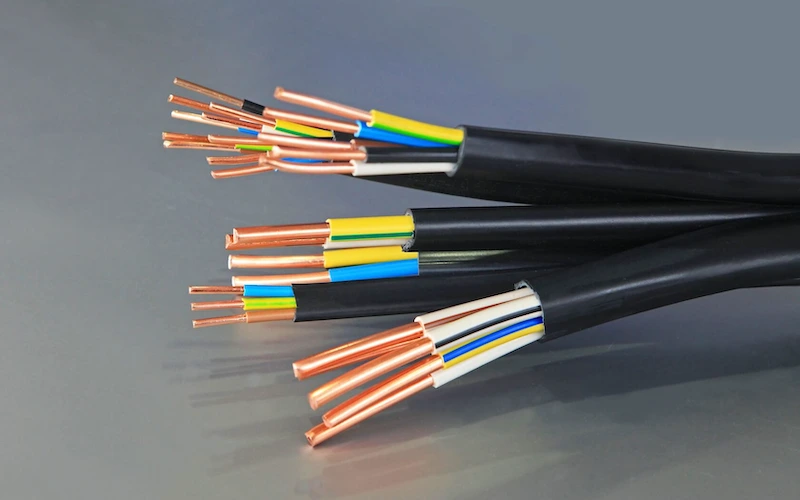

Маркировка кабеля начинается с ряда букв, которые обозначают материалы, использованы для его изготовления. Каждый материал обозначается определённой буквой, а положение этой буквы в коде говорит о том, что конкретно из этого материала сделано — жила, изоляция, защита или броня кабеля.
Изоляция нужна для предотвращения замыкания жил между собой. Она производится из диэлектрических материалов, таких как резина, полиэтилен, поливинилхлорид, фторопласт.
Внутренняя защитная оболочка нужна для того, чтобы броня или наружный защитный слой не повредили изоляцию, а также для повышения степени защиты в целом. Присутствует не во всех кабелях.
Броня кабеля предназначена для увеличения механической прочности. Этот слой бывает тоже не у всех кабелей — бронированные кабели используются там, где высок риск их повреждения: под землёй, на столбах, под водой и т. п. Для внутренней проводки бронированные кабели не используются. Как нетрудно догадаться, броню изготавливают из всевозможных прочных материалов.
Защитный слой кабеля, или наружный покров, нужен для внешней защиты всех перечисленных элементов. Обычно для его производства используют те же материалы, что и для изоляции, но иногда и из других.
Что означают буквы в маркировке силового кабеля
Обозначения этих слоёв в коде маркировки располагаются в порядке отдаления от центра, то есть сначала обозначается материал жилы, потом — материал изоляции и так далее.
- Первая буква обозначает материал жилы. Буква А — алюминий, С — сталь, медные жилы не имеют обозначения.
- Вторая буква кодирует материал изоляции, а третья — материал защитной оболочки. Для этих двух слоёв обычно используется один набор материалов: негорючая резина (обозначается буквой Н), полиэтилен (П) и поливинилхлорид (В).
- Четвёртая буква обозначает материал брони. Буква Б означает, что броня сделана из стальной ленты. Буквами П и К маркируется броня из стальной оцинкованной проволоки: П — плоская проволока, К — круглая.
-
Пятая буква обозначает материал наружного покрова. Здесь могут использоваться те же буквы, что и на второй позиции, но бывают и другие варианты. Буква Ш означает, что в качестве наружного покрова выступает шланг; рядом с прописной Ш стоит дополнительная строчная буква: п — значит, шланг сделан из полиэтилена; в — из поливинилхлорида.
Буква Г означает отсутствие защитных покровов — и брони, и наружной оболочки (то есть кабель «голый»).
На примере кабеля ПВС 2х0,75. Первая буква аббревиатуры отсутствует, значит 2 медные жилы сечением 0,75 мм2, изоляция ПВХ, оболочка ПВХ.
В буквенной части маркировки силовых кабелей могут также присутствовать дополнительные аббревиатуры. Они могут добавляться как перед обозначением материалов, так и после него.
Если буква П стоит в аббревиатуре на последнем месте, она означает «плоский». Буква Г там же означает «гибкий». Например, ПУНП — это провод, с универсальным проводником, плоский, а ПУГНП — ещё и гибкий. Буква С значит «соединительный», а буква Т — «для прокладки в трубах».
Строчные буквы «нг» обозначают «не поддерживающий горения». Латинские буквы LS означают Low Smoke — по-русски малодымный, то есть кабель при горении выделяет мало дыма и газообразных продуктов.
Цифровая часть маркировки
После буквенной части маркировки идёт цифровая.
Первое число обозначает количество рабочих жил. Второе — сечение (площадь) рабочей жилы в квадратных миллиметрах. Если есть только рабочие жилы, то больше чисел нет. Если есть ещё и нулевые жилы, то третья число обозначает их количество, а четвёртое — сечение в квадратных миллиметрах. Таким образом, кабель с маркировкой ВВГ 3×4 + 1×2,5 имеет 3 рабочие жилы сечением 4 мм2 и одну нулевую жилу сечением 2,5 мм2. Цифровая маркировка используется и в обозначении силовых шнуров.
Маркировка кабелей и шнуров это не формальность, она нужна для быстрой и безошибочной идентификации каждого кабеля, для правильного выбора материала жил и оболочки — без всего этого невозможно обеспечить безопасность и эффективную эксплуатацию электросетей. Купить силовые шнуры и кабели можно на сайте АйДи.
