Коммутационная патч-панель Nikomax NMC-RP24SD2-1U-MT

Коммутационная панель (кросс-панель, патч-панель) является одним из компонентов структурированной кабельной системы. Представляет собой панель с различным количеством разъемов, которые располагаются на передней стороне панели.

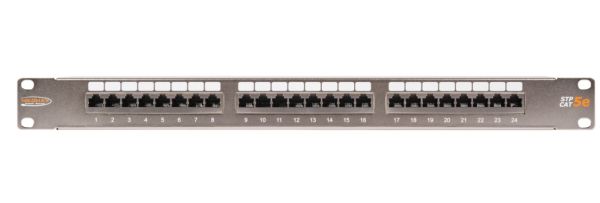

NMC-RP24SD2-1U-MT имеет 24 порта типа RJ45/8P8C при высоте 1 U.

Кросс-панель NMC-RP24SD2-1U-MT имеет универсальные IDC контакты, ножи которых оборудованы прорезями. Данные прорези позволяют кабелю прочно удерживаться в процессе разводки.

В конструкции предусмотрен 9-ый контакт, благодаря которому заземляется дренажный проводник кабеля. Печатные платы имеют шины заземления и винтовые клеммы с каждой стороны, позволяющие наилучшую электрическую связь с корпусом панели.

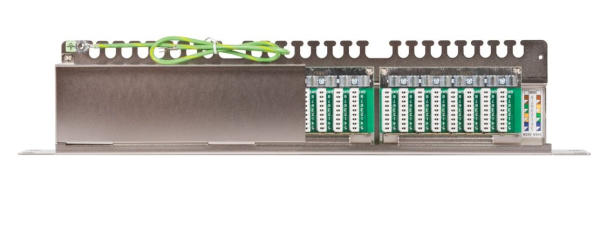

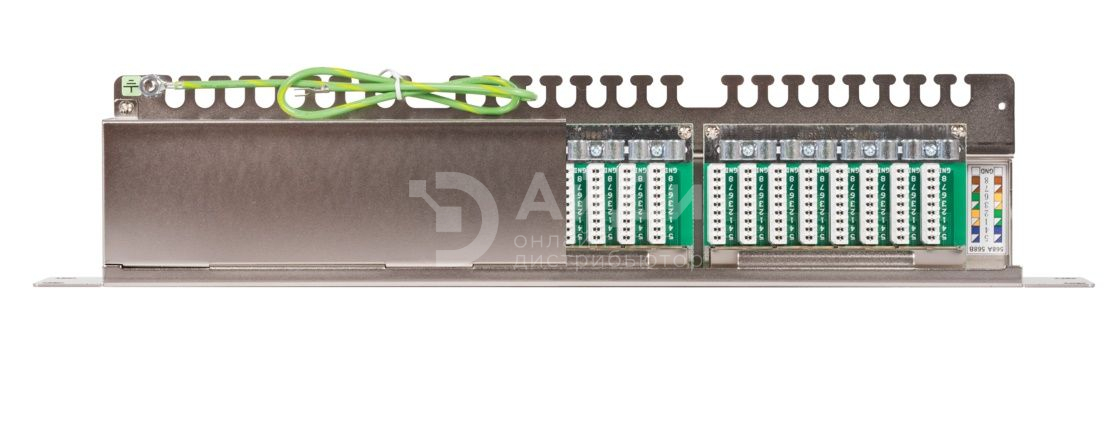

В тыльную часть корпуса патч-панели встрен кабельный органайзер, надежно закрепляющий кабели.

Цветовая схема разводки двух типов:
1) T568 A;
2) T568 В.

Характеристики:
- высота, 1 U:  ;
- категория: 5e ;
- кол-во разъемов:  24 ;
- тип разъемов: RJ45/8P8C;
- экранирование: да
- цвет: металл;
- тип IDC контактов: 110/KRONE;
- материал IDC контактов: фосфористая бронза;
- покрытие IDC контактов: олово (100 мкд);
- схема разводки: T568A/B;
- монтаж в: шкаф или стойку (19");
- гарантия:  5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX;
- кол-во подключений шнуров: не менее 750-ти;
- поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (для Кат. 6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive;
- стандарт: превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568.
