Кросс-муфта оптическая Связьстройдеталь 130408-00069

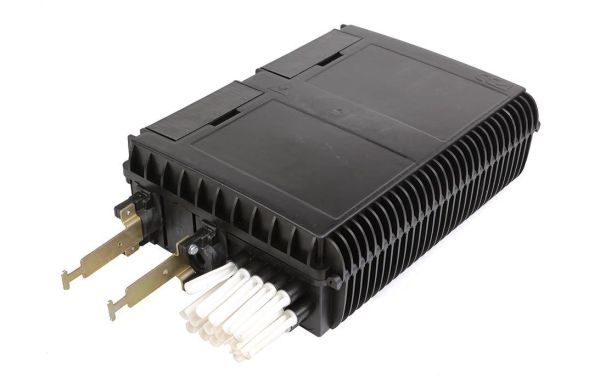

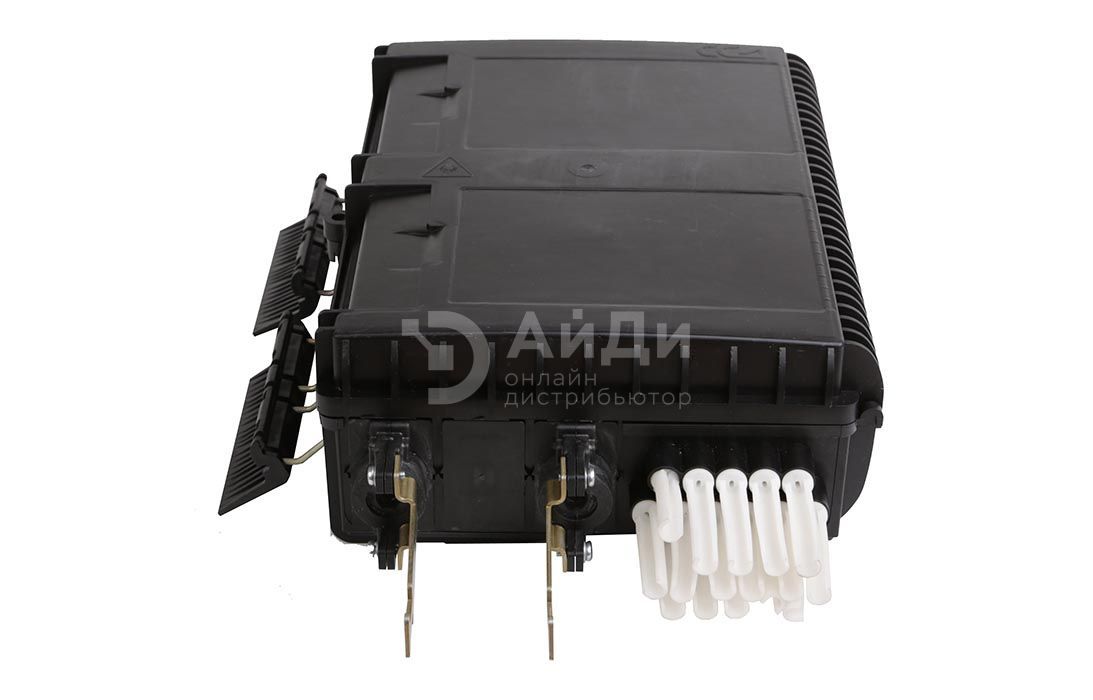

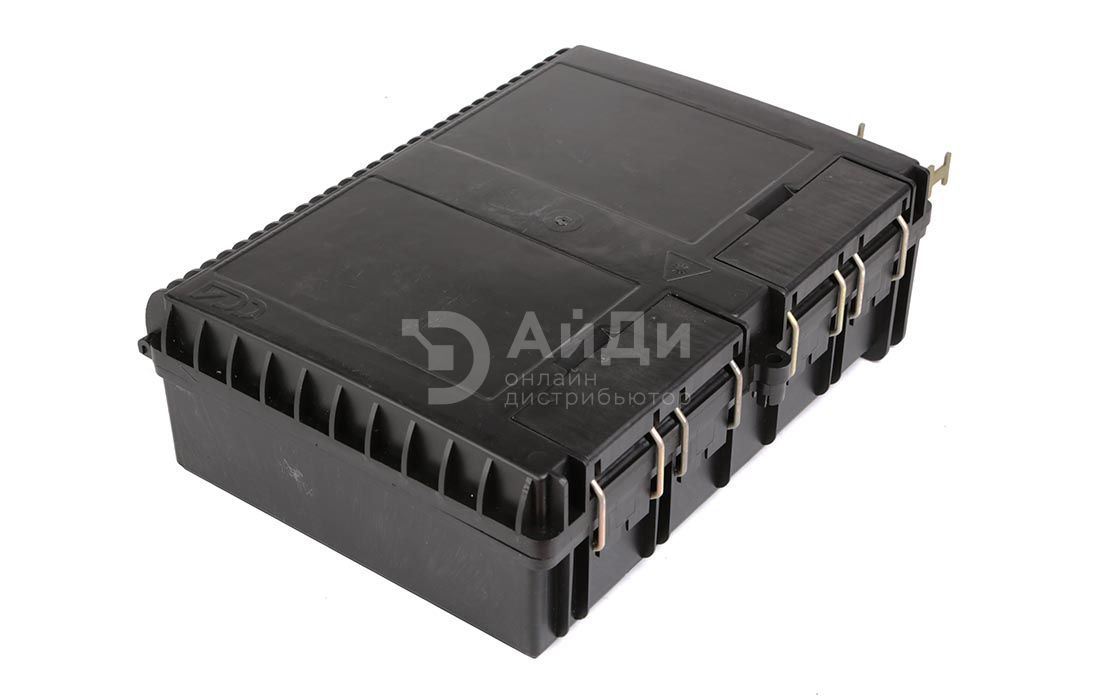

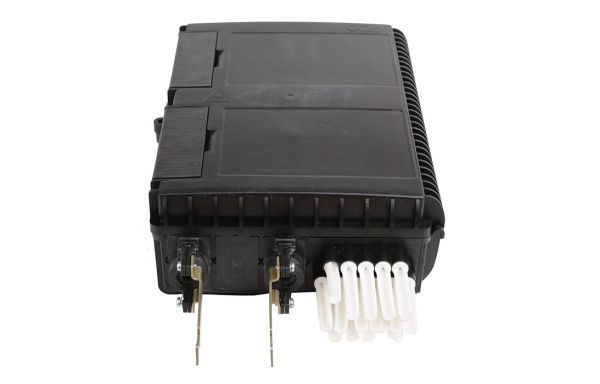

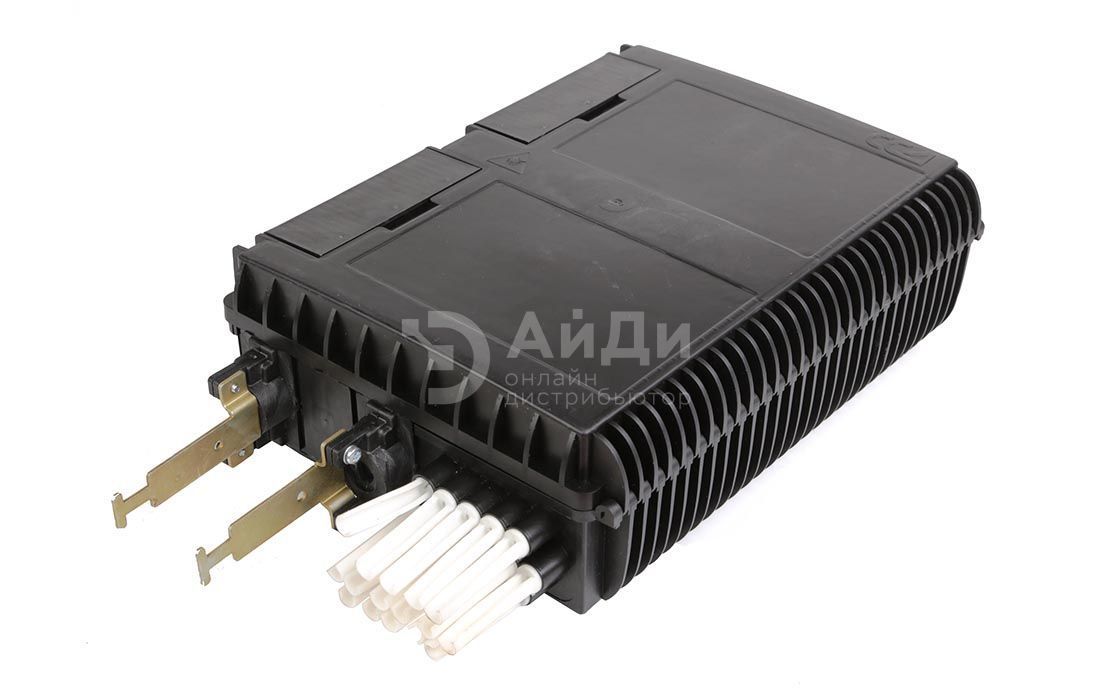

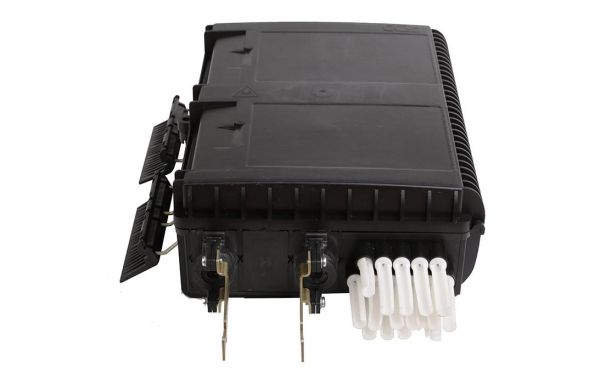

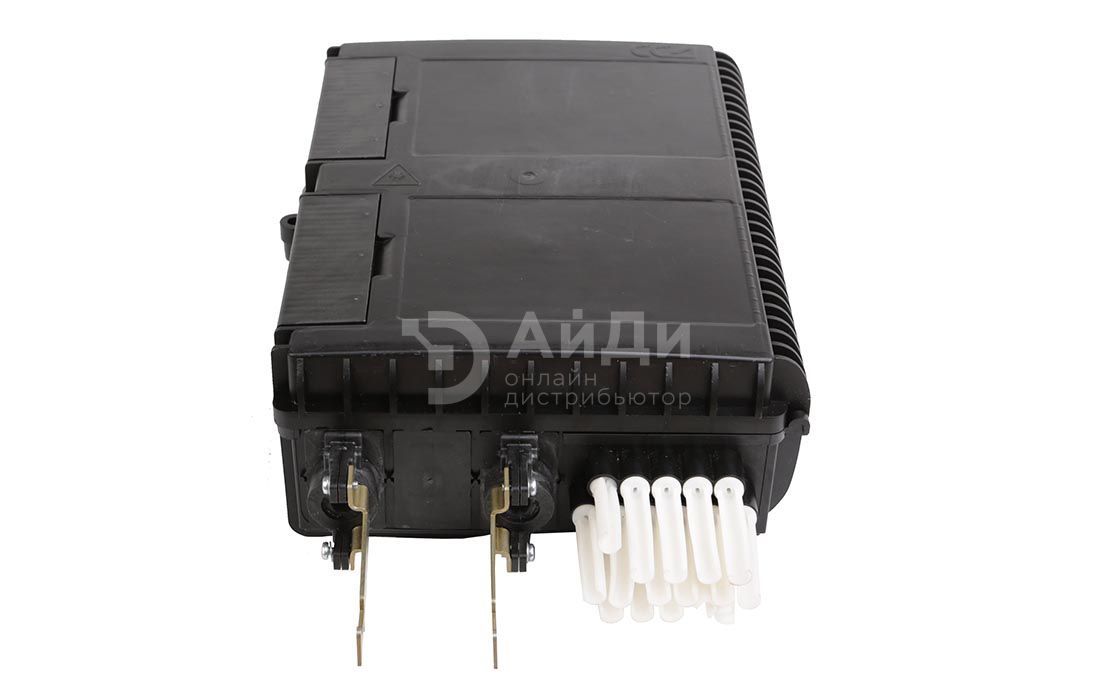

Кросс-муфта тупиковая 130408-00069 Связьстройдеталь серии П3/А. С 8 адаптерами SC/APC и 1 сплиттером 1х4 SC/APC в комплекте. Служит для использования в качестве оптического кросса малой емкости, для монтажа оптических кабелей, подвешиваемых на открытом воздухе и внутри технических помещений (чердаках, подвалах).
Муфта выполнена из пластмассы. Ввод и вывод ШОС осуществляется с одной стороны. Кросс-муфта представляет собой малогабаритный контейнер прямоугольной формы, который снабжен откидной крышкой уплотненный прокладкой. Крепление крышки с корпусом осуществляется пластмассовой петлёй. Фиксация и герметизация крышки осуществляется при помощи двух пластиковых защелок на стальных пружинных петлях. Оптические кабели вводятся и фиксируются в оригинальных узлах-ввода. Конструкция узлов полностью разборная, что позволяет смонтировать его на неразрезанной петле транзитного кабеля. Герметизация вводимых ОК в узлах ввода предусмотрена по наружным оболочкам при помощи эластичных прокладок. Существуют два вида узлов ввода, для кабелей диаметром от 6 до 12 мм и от 12 до 16 мм. ШОС герметизируются в разрезных эластичных пробках.
Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус трех ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 24 сростков оптических волокон (КДЗС 4525);
• установку четырех разветвителей оптических планарных с номинальным размером корпуса 60х7х4 мм;
• установку до 20-ти розеток (адаптеров) оптических типа SC;
• пылезащищенный вывод до 16 ШОС диаметром 2…3 мм.
В случае если Вам необходимо установить муфту на опорах или стенах предлагаем дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов.
Следует учесть, что температурный диапазон эксплуатации кросс-муфт указан без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт для оптических кабелей в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.

Характеристика:
Макс. кол-во сплиттеров 4 шт
Тип корпуса сплиттеров Мини
Макс. кол-во сварных соединений 24 шт
Кол-во адаптеров SC:
- для входов сплиттеров 4
- выходы сплиттеров 16
Кол-во вводов:
- до 16 мм/транзит 3/1
- до 3,5 мм 16
Герметизация корпуса Эластомер
Герметизация вводов Эластомер
Защищенность IP65
Температура эксплуатации, ºС от -40 до +65
Габаритные размеры:
- длина 330 мм
- ширина 245 мм
- высота 108 мм
Масса 1,9 кг

Комплектация:
Корпус 1 шт.
Узел ввода ОК 6…12 мм 2 шт.
Заглушка 1 шт.
Ложемент Л12-4525 2 шт.
Ложемент Л2-СП 2 шт.
КДЗС 4525 20 шт.
Адаптеры SC/APC 8 шт.
Пигтейлы SC/APC 8 шт.
Сплиттер PLC 1х4 SC/APC 1 шт.
Стяжки, маркеры 1 компл.
Пинцет для укладки КДЗС 1 шт.
