Производитель Nexans
Серия LANmark-5
Категория
Тип оболочки кабеля LSZH
Длина, м 10
Базовая единица шт
Диаметр кабеля, мм 5.5
Тип проводников Многожильный
Тип вилок RJ45/RJ45
Наличие экрана Отсутствует
Наличие элемента цветовой кодировки Отсутствует
Возможность использования элементов цветовой кодировки Возможно для LANmark
Цвет Оранжевый

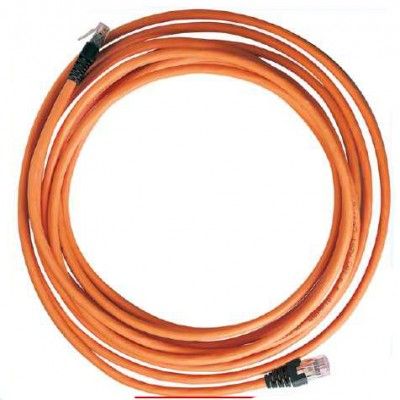

Описание Nexans N115.P1A100OU

Коммутационные шнуры, предназначенные для передачи данных системы LANmark-5 могут быть одинарными (4 витые пары) или сдвоенными (2 х 4 пары). Разработаны компанией Nexans для решения задач высокой плотности подключения шнуров и цветовой кодировки портов Обладают улучшенными характеристиками передачи данных и высокой пропускной способностью канала связи. Кабель типа LANmark-5 превышает минимальные требования стандартов категории 5е.

Изначально кабель LANmark-5 компании Nexans был разработан для облечения монтажа. Даже в сложных условиях монтажа дополнительный запас по характеристикам позволяет всегда добиться успешного результата.

Надежность электрического контакта внутри вилок шнуров Nexans LANconnect/LANmark-5 обеспечивается заливкой специальным компаундом.

Хвостовик надежно защищает соединение кабеля с вилкой от растяжений и изломов. Конструкция хвостовиков вилок позволяет легко вводить цветовую кодировку простой установкой элементов защиты фиксатора вилок RJ45, доступных в 8 цветах. Данные элементы не поставляются с коммутационными шнурами LANmark-5, но заказываются отдельно и могут быть легко установлены на объекте. Узкие хвостовики не выступают за габариты вилок RJ45, что обеспечивает удобное подключение шнуров к 48 портовым 1HU коммутаторам, а небольшое поперечное сечение шнуров облегчает их укладку и группировку в монтажных шкафах.

В комплект коммутационных шнуров LANmark-5 элементом защиты фиксатора вилки RJ45 не входит, но может быть установлен дополнительно.

Для получения односторонних шнуров стандартный коммутационный шнур LANmark-5 может быть разрезан на две части требуемой длины непосредственно при монтаже на объекте. При создании точек объединения и использования односторонних коммутационных шнуров с жилами, состощими из витых проводников, должны быть использованы модули LANmark-5 c IDC контактами, предназначенными для таких жил (N420.551 или N420.556).

Стандартные длины шнуров: 1, 2, 3, 5, 10, 20 и 30 м.

Материал оболочки: LSZH
Диаметр оболочки: 5,5 мм
Категория: 5е

Минимальный радиус изгиба кабеля:
- в эксплуатации: 20 мм
- при монтаже: 40 мм

Максимально допустимое усилие на растяжение при монтаже:
- F2TP (4 пары): 80 Н
- F2TP (2х4 пары): 160 Н

Параметры передачи:
- неравномерность задержки: 45 нс/100 м
- относительная скорость распространения: 68%
- задержка распространения: <536 нс/ 100 м
- волновое сопротивление: 100 Ом
- затухание взаимовлияния 30 МГц: 75 дБ
- полное сопротивление передачи: 45 мОм/м
