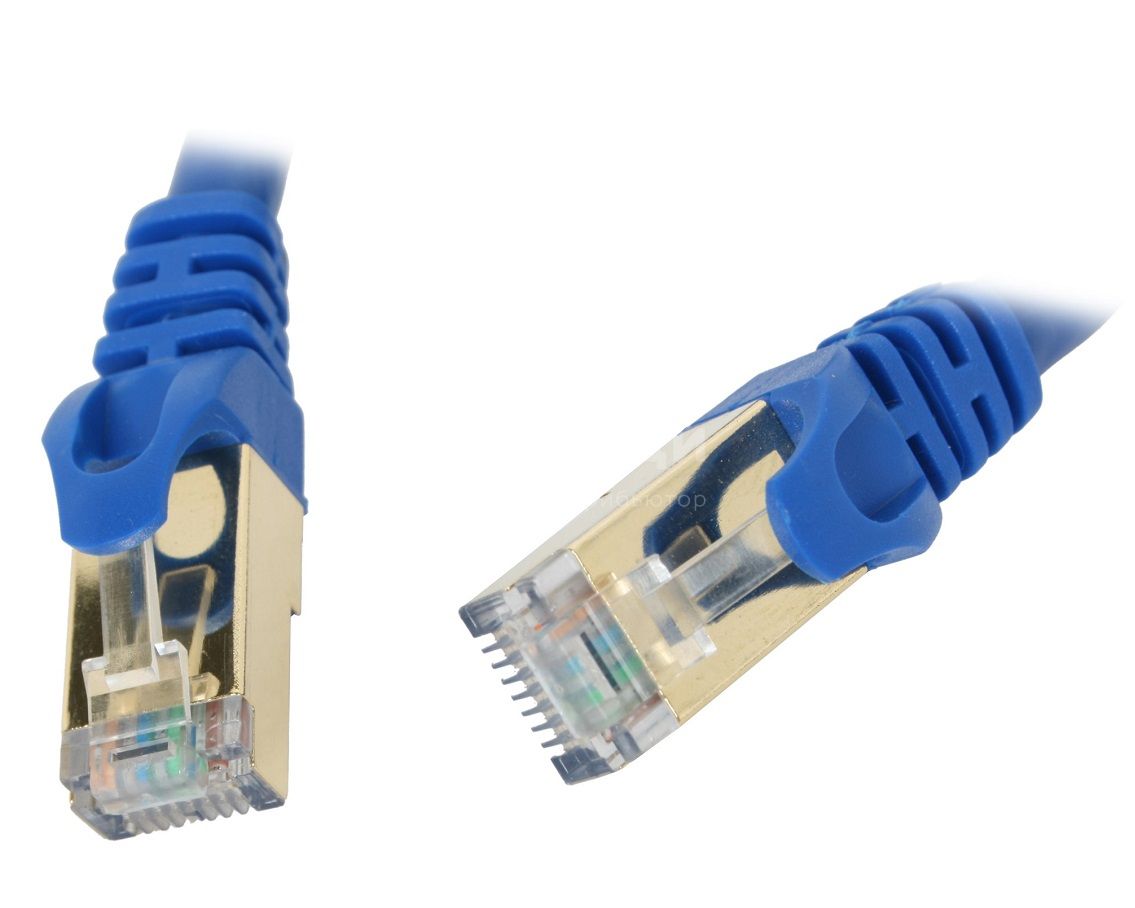

Шнур коммутационный Nexans LANmark-6 10G, кат. 6, экр. , RJ45/RJ45, 500 МГц, d 6, 10м, LSZH, синий, (N11G.P1B100BK)

Коммутационные шнуры, предназначенные для передачи данных системы LANmark-6 могут быть одинарными (4 витые пары) или сдвоенными (2 х 4 пары). Разработаны компанией Nexans для решения задач высокой плотности подключения шнуров и цветовой кодировки портов. Обладают улучшенными характеристиками передачи данных и высокой пропускной способностью канала связи. Кабель типа LANmark-6 превышает минимальные требования стандартов категории 6.

Изначально кабель LANmark-6 компании Nexans был разработан для облечения монтажа. Даже в сложных условиях монтажа дополнительный запас по характеристикам позволяет всегда добиться успешного результата.

Надежность электрического контакта внутри вилок шнуров Nexans LANconnect/LANmark-6 обеспечивается заливкой специальным компаундом.

Хвостовик надежно защищает соединение кабеля с вилкой от растяжений и изломов. Конструкция хвостовиков вилок позволяет легко вводить цветовую кодировку простой установкой элементов защиты фиксатора вилок RJ45, доступных в 8 цветах. Данные элементы не поставляются с коммутационными шнурами LANmark-6, но заказываются отдельно и могут быть легко установлены на объекте. Узкие хвостовики не выступают за габариты вилок RJ45, что обеспечивает удобное подключение шнуров к 48 портовым 1HU коммутаторам, а небольшое поперечное сечение шнуров облегчает их укладку и группировку в монтажных шкафах.

В комплект коммутационных шнуров LANmark-6 элементом защиты фиксатора вилки RJ45 не входит, но может быть установлен дополнительно.

Для получения односторонних шнуров стандартный коммутационный шнур LANmark-6 может быть разрезан на две части требуемой длины непосредственно при монтаже на объекте. При создании точек объединения и использования односторонних коммутационных шнуров с жилами, состощими из витых проводников, должны быть использованы модули LANmark-6 c IDC контактами, предназначенными для таких жил (N420.551 или N420.556).

Стандартные длины шнуров: 1, 2, 3, 5, 10, 20 и 30 м.

Материал оболочки: LSZH
Диаметр оболочки: 6 мм
Категория: 6

Минимальный радиус изгиба кабеля:
- в эксплуатации: 20 мм
- при монтаже: 40 мм

Максимально допустимое усилие на растяжение при монтаже:
- F2TP (4 пары): 80 Н
- F2TP (2х4 пары): 160 Н

Параметры передачи:
- неравномерность задержки: 45 нс/100 м
- относительная скорость распространения: 68%
- задержка распространения: <536 нс/ 100 м
- волновое сопротивление: 100 Ом
- затухание взаимовлияния 30 МГц: 75 дБ
- полное сопротивление передачи: 45 мОм/м
