Базовые компоненты технологии PoE – это PSE (Power Sourcing Equipment) и PD (Powered Device).
PSE (источник питания) – это устройство, которое подает напряжение в кабель. Обычно это PoE-коммутаторы, инжекторы, медиаконвертеры.
PD (питаемое устройство) – это оборудование, которое получает электроэнергию по сети: видеокамеры, точки доступа, IP-телефоны.
Для передачи сигнала между PSE и PD используется кабель типа витая пара.

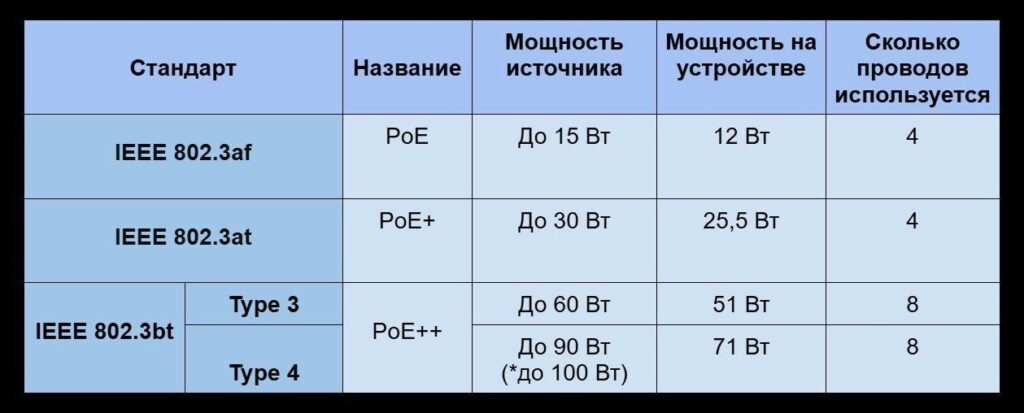

Основные стандарты PoE
- Стандарт IEEE 802.3af (или просто PoE) использует только четыре провода из восьми. Этот стандарт поддерживает мощность источника до 15 Вт; но тут нужно понимать, что до входа устройства-потребителя доходит только около 12 Вт из-за потерь в кабеле.
- Стандарт IEEE 802.3at (или PoE+): тоже использует 4 провода, но уже увеличивает мощность источника до 30 Вт, а до устройства доходит 25,5 Вт.
- Стандарт IEEE 802.3bt (или PoE++): использует уже все восемь проводов. Этот стандарт имеет два подтипа: Type 3 (поддерживает до 60 Вт на порту источника, и до 51 Вт на входе устройства) и Type 4 (до 90 Вт, и кратковременно до 100 Вт у источника, и до 71 Вт на входе устройства).
Добавим, что существует ещё пассивный PoE (Passive PoE) — это метод передачи питания и данных по «витой паре», при котором напряжение подаётся постоянно, без предварительного согласования между источником и устройством. Это более дешевая, но менее безопасная альтернатива активным стандартам IEEE, с которыми пассивный PoE несовместим.
Сферы применения
PoE нужен там, где сложно провести отдельный электрический кабель: VoIP-телефоны, Wi-Fi-точки, IP-камеры, датчики охраны.
Технология используется:
- в жилых помещениях для создания системы умного дома,
- в офисах, школах и медицинских учреждениях для развертывания сети видеонаблюдения и установки точек доступа WiFi,
- на складах для установки систем охраны и контроля доступа,
- в телеком-сетях — для питания модемов, мультиплексоров и другого оборудования.
End-span и Mid-Span
End-span и Mid-Span – это два разных способа организации питания по технологии PoE:
End-span — это метод подачи электропитания от начала кабельной линии с использованием коммутатора или другого питающего устройства. Сначала проверяется поддерживает ли устройство-клиент питание через PoE: подается напряжение 2,8–10 В и определяется входное сопротивление. Если результат удовлетворительный, коммутатор определяет необходимую мощность для питания устройства и управляет этой мощностью.
Mid-span — питание добавляется между коммутатором и конечным устройством с помощью инжектора. Этот метод удобен для модернизации существующей сети. Питание подается с фиксированными параметрами, при этом согласование поддержки PoE с конечным устройством не выполняется.
Подключения устройств без поддержки PoE к сети с PoE
Для подключения устройств без поддержки PoE к сети с PoE нужен сплиттер. Сплиттер разделяет поступающий по витой паре сигнал на данные и питание, подавая энергию через отдельный адаптер.
Подключения устройств с поддержкой PoE к сети без PoE
Для подключения PoE-устройства к сети без PoE используется инжектор. У него на входе — порт RJ45 (для данных от коммутатора) и разъём для подачи питания, на выходе — порт RJ45, по которому передаются и данные, и питание по стандарту PoE.
Принципы выбора оборудования
- Совместимость стандартов PoE. Все устройства в сети должны поддерживать необходимый стандарт PoE или совместимы с инжекторами и сплиттерами.
- Расчёт необходимой мощности. Определяем энергопотребление всех устройств, подключенных к сети - нагрузка на порт не должна превышать лимит для выбранного стандарта PoE.
- Тип и длинна кабеля. Для технологии PoE с витой парой категории 5e допустимая длина до 100 м. Для PoE++ рекомендуется использовать кабели категорий Cat6 или Cat6A.
- Защита от перегрева. При передаче электроэнергии по витой паре может происходить нагрев кабеля, поэтому важно предусмотреть вентиляцию, особенно на длинных линиях.
- Управляемость. Выбранное оборудование должно поддерживать функции управления и мониторинга через протоколы SNMP, веб-интерфейсы и пр.
У PoE есть свои недостатки: лимит по мощности, сложность настройки, ограничения по длине кабеля, возможный перегрев, путаница стандартов, цена PoE-коммутаторов. А при выходе коммутатора из строя обесточиваются все устройства.
Но, не смотря на все это, PoE даёт гибкость размещения, удаленное управление и экономию на адаптерах. Для IP-камер, VoIP, Wi-Fi и другого сетевого оборудования это оптимальный выбор.
