Безопасность и эффективность эксплуатации любой электрической системы напрямую зависят от своевременного контроля силы тока. Это особенно важно как в быту, так и на промышленных объектах, где от стабильности электропитания зависят работа оборудования и безопасность персонала.
Токоизмерительные клещи — это специальный электроизмерительный прибор, предназначенный для бесконтактного измерения силы тока в проводниках. Их рабочая часть выполнена в виде разъёмного магнитопровода, который позволяет обхватить провод, не повреждая изоляцию.

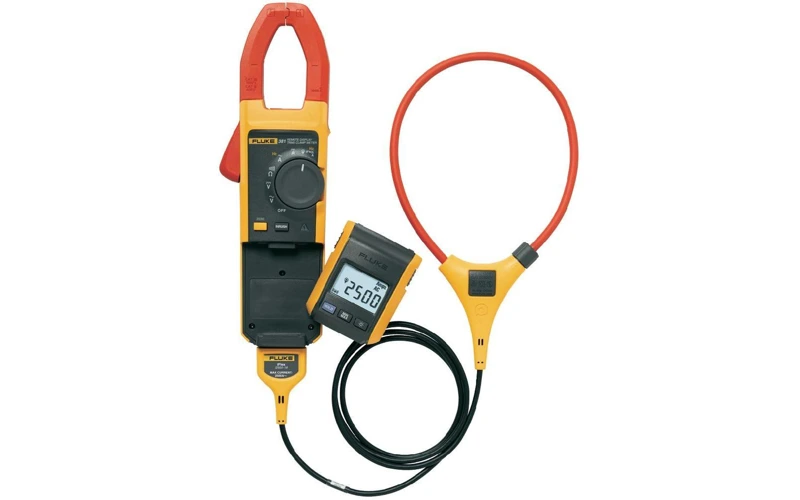

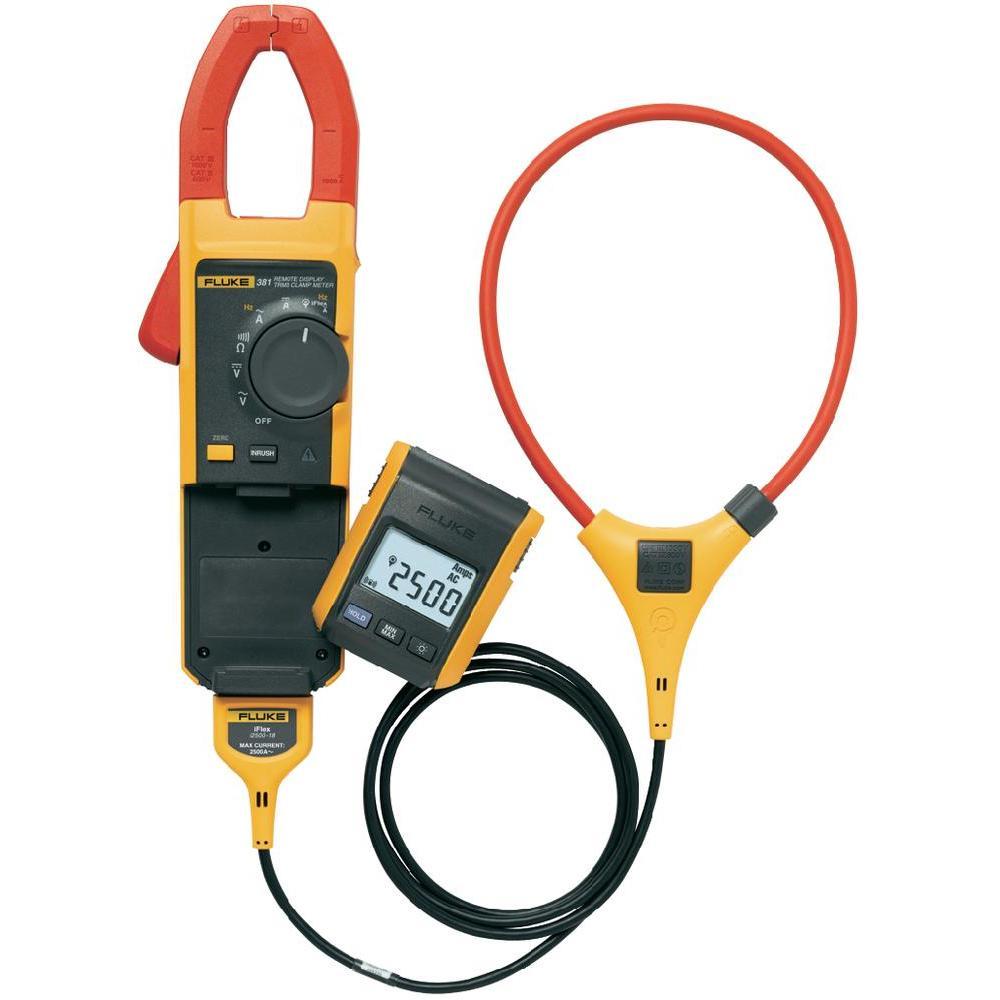

Конструкция прибора включает удобную ручку, рычаг открытия клещей, ЖК-дисплей для отображения результатов измерений, а также кольцевую обойму, предназначенную для обхвата одного или нескольких проводников.
Главное отличие токоизмерительных клещей от классических измерительных приборов заключается в отсутствии необходимости физического контакта с токоведущими частями. Измерения происходят за счёт регистрации магнитного поля вокруг проводника, что значительно повышает безопасность и удобство работы.
Многие модели клещей способны измерять как переменный (AC), так и постоянный ток (DC). Для работы с переменным током применяются стандартные технологии на основе трансформаторного эффекта, а для постоянного тока используются датчики, в которых применяется эффект Холла.
Современные клещи стали универсальными инструментами: помимо силы тока, они позволяют измерять напряжение, сопротивление цепи, а также проверять целостность цепей с помощью функции прозвонки.
При выборе клещей важно учитывать максимально допустимое напряжение. Стандартные модели рассчитаны на работу до 600 В, более продвинутые варианты способны измерять ток в цепях до 1000 В и выше, что актуально для промышленных условий.
Области применения токоизмерительных клещей
- Квартира и дом
Токоизмерительные клещи в быту находят широкое применение для различных задач. С их помощью можно проверить токовую нагрузку на вводном кабеле, что помогает предотвратить перегрузки и сбои в работе электрических устройств. Кроме того, с их помощью осуществляется диагностика работы электроприборов, что позволяет своевременно выявить неисправности и избежать поломок. Также они помогают обнаруживать возможные перегрузки в сети, что важно для обеспечения безопасной электрификации жилья. - Производство
На производственных объектах токоизмерительные клещи представляют собой ценный инструмент. Они позволяют быстро измерить ток в разных участках электрической системы без необходимости отключать оборудование и вскрывать распределительные коробки. Это значительно экономит время на проведение измерений, а также снижает риск аварийных ситуаций, что крайне важно для поддержания бесперебойной работы производственных процессов. - Автомобили
В автомобильной сфере токоизмерительные клещи также находят применение. При установке дополнительного оборудования, например сигнализации или аудиосистемы, клещи позволяют без разрыва электрических цепей определить параметры тока. Это способствует выявлению неисправностей и проверке работоспособности новых устройств, что гарантирует безопасность и надёжность всего электрооборудования автомобиля. - Поиск утечек и скрытых подключений
При наличии сложных электрических сетей токоизмерительные клещи становятся незаменимым инструментом в процессе поиска токовых утечек и скрытых подключений. В таких случаях вручную определить место потерь электроэнергии крайне сложно, а клещи позволяют быстро и точно диагностировать проблемы. Это особенно актуально в старых зданиях и промышленных помещениях, где электропроводка может иметь множество сложных соединений.
Алгоритм использования токоизмерительных клещей следующий
-
Подготовка
Перед началом измерений необходимо выбрать правильный режим работы клещей: переменный или постоянный ток, измерение напряжения или сопротивления. -
Нюанс с обхватом провода

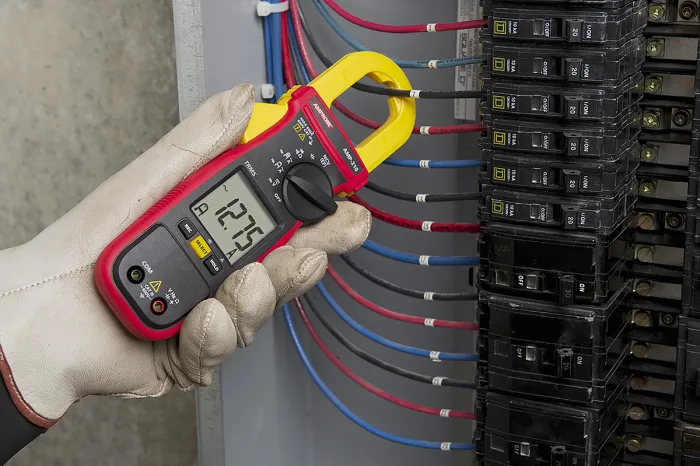

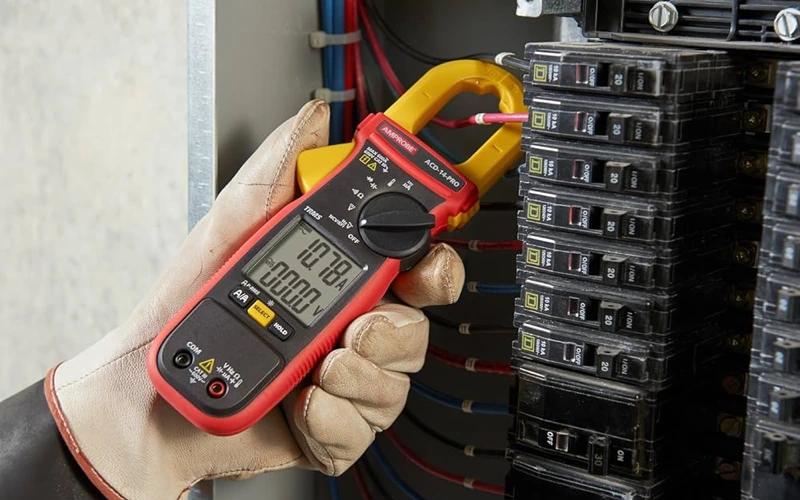

Для корректного измерения клещи должны обхватывать только один проводник. Провод должен находиться строго в центре магнитного кольца. - Кнопка Hold
Многие модели оснащены функцией «удержания» показаний (Hold), что особенно удобно при работе в труднодоступных местах. - Хитрость с обмоткой
Если ток слишком мал для надёжной регистрации, можно несколько раз обмотать провод вокруг клещей — измеренное показание нужно будет разделить на количество витков.
Преимущества и недостатки токоизмерительных клещей
Основные плюсы
- Компактность — легко носить с собой на объект.
- Скорость — моментальный замер без подготовки цепи.
- Безопасность — отсутствие контакта с проводами под напряжением.
- Многофункциональность — один прибор заменяет несколько устройств.
Минусы и погрешности
- Возможность влияния соседних проводников на показания.
- Погрешности измерения при неправильном расположении проводов внутри клещей.
- Необходимость аккуратного разделения проводов для чистоты измерений.
Бывает несколько режимов измерений тока клещами
- Косвенный (непрямой)
Косвенный метод измерения тока осуществляется за счёт электромагнитной индукции. В этом случае токоизмерительные клещи захватывают магнитное поле, создаваемое током, проходящим через проводник, без необходимости физического контакта с ним. Это делает измерение безопасным и удобным для использования, особенно в запутанных или труднодоступных местах. Такой способ идеален для проверки токовых нагрузок в электроустановках под напряжением, сокращает время и не требует выключения оборудования. - Прямой

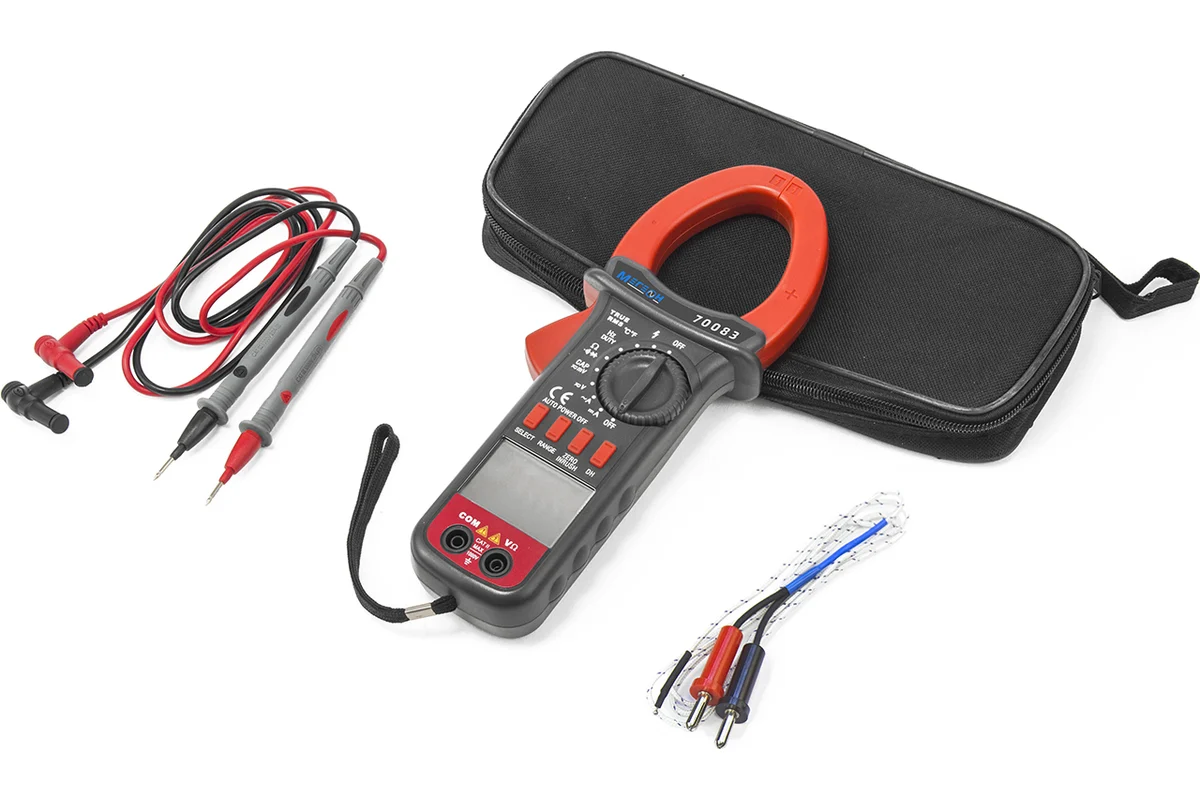

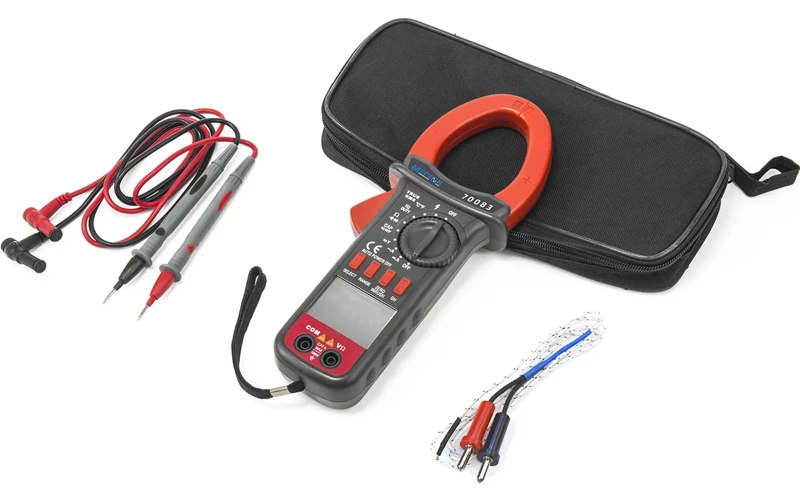

Прямой метод измерения предполагает использование подключаемых щупов. Такой подход чаще всего применяется для более точных измерений электрических параметров, таких как напряжение и сопротивление. В этом режиме пользователю требуется физически подключить щупы к тестируемой цепи, что позволяет получать более точные и надёжные данные. Прямой метод идеально подходит для лабораторных условий или случаев, когда требуется высокая степень точности в измерениях. -
Два в одном — это лучший вариант
Комбинированные модели токоизмерительных клещей, которые объединяют функции косвенного и прямого измерения, предоставляют пользователям большую гибкость в работе. Они позволяют быстро переключаться между удобством использования и необходимой точностью в зависимости от конкретной задачи. Например, при необходимости быстро оценить состояние электрооборудования вам может подойти косвенный метод. А когда нужна точная диагностика, всегда можно переключиться на прямой метод. Такой подход делает комбинированные модели идеальным выбором как для профессионалов, так и для домашних мастеров.

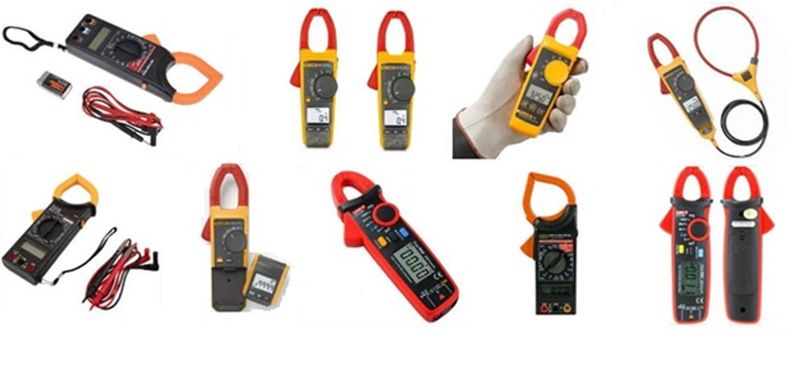

Виды токоизмерительных клещей
- Цифровые и аналоговые
Цифровые токоизмерительные клещи предлагают пользователям более высокую точность и удобство считывания показаний. Они обычно оснащены дисплеем, который показывает данные в числовом формате, что исключает возможность ошибочного снятия показаний, характерного для аналоговых моделей. Цифровые клещи часто имеют дополнительные функции, такие как автоматическая настройка диапазона и возможность записи данных. Аналоговые клещи, хотя и дешевле, имеют свои ограничения: они требуют большего внимания при считывании показаний, и их точность иногда оставляет желать лучшего. На практике выбор между этими типами зависит от потребностей и бюджета пользователя. -
Высоковольтные клещи
Высоковольтные токоизмерительные клещи предназначены для работы с системами, которые функционируют на повышенных напряжениях. Эти модели спроектированы с учётом дополнительных мер безопасности, чтобы защитить пользователя от возможного поражения электрическим током. Они могут обладать специальной изоляцией, защитными кожухами и более прочными зажимами, что позволяет безопасно и эффективно выполнять измерения в промышленных или энергетических установках. - Клещи с дополнительными функциями
Некоторые современные модели токоизмерительных клещей имеют встроенные дополнительные функции, значительно расширяющие их функциональность. Такие функции могут включать измерение частоты, что полезно для анализа электрических сигналов, а также измерение температуры окружающей среды и тестер целостности цепи. Наличие этих дополнительных опций делает такие инструменты более универсальными и подходящими для решения широкого спектра задач в электротехнической сфере. - Одноручные и двуручные конструкции
Одноручные токоизмерительные клещи обычно легче и компактнее, идеально подходят для мобильного использования. Они удобны для тех, кто часто работает в ограниченных пространствах или нуждается в быстрых и простых измерениях. Двуручные конструкции, с другой стороны, обеспечивают бо́льшую прочность и устойчивость, что особенно полезно при работе с крупными проводами и в сложных условиях. Эти модели требуют двух рук для работы, что может быть менее удобно, но гарантирует надёжность и точность измерений, особенно в более тяжёлых условиях.
Безопасность превыше всего
- Почему важны средства индивидуальной защиты
При работе с электричеством обязательны диэлектрические перчатки, каска и защитные очки, даже если кажется, что работа безопасна. - Основные запреты
- Нельзя измерять сопротивление в цепи под напряжением.
- Нельзя менять режим работы прибора в процессе измерений.
- Нельзя работать без проверки целостности изоляции прибора.
- Уход за прибором
Для продления срока службы необходимо защищать ЖК-дисплей от ударов и не допускать работы при экстремальных температурах. Рекомендуется хранить клещи в защитном чехле.
Токоизмерительные клещи можно сравнить с мультиметром
- В чём их отличие
Мультиметр требует прямого контакта с токоведущими частями при измерении тока, что увеличивает риск ошибок и травм. - Гибридные устройства
Многие современные модели клещей совмещают функции мультиметра и токоизмерительных клещей, что делает их универсальным выбором для электриков и сервисных инженеров.
В заключение можно сказать, что токоизмерительные клещи — это универсальный инструмент, который обеспечивает оперативную диагностику, повышает безопасность работ и быстро окупается при регулярном использовании. При выборе клещей важно учитывать предполагаемые условия работы: тип тока, диапазон напряжений и наличие дополнительных функций. Купить токоизмерительные клещи, другие инструменты и кабельные тестеры вы можете на сайте АйДи.
