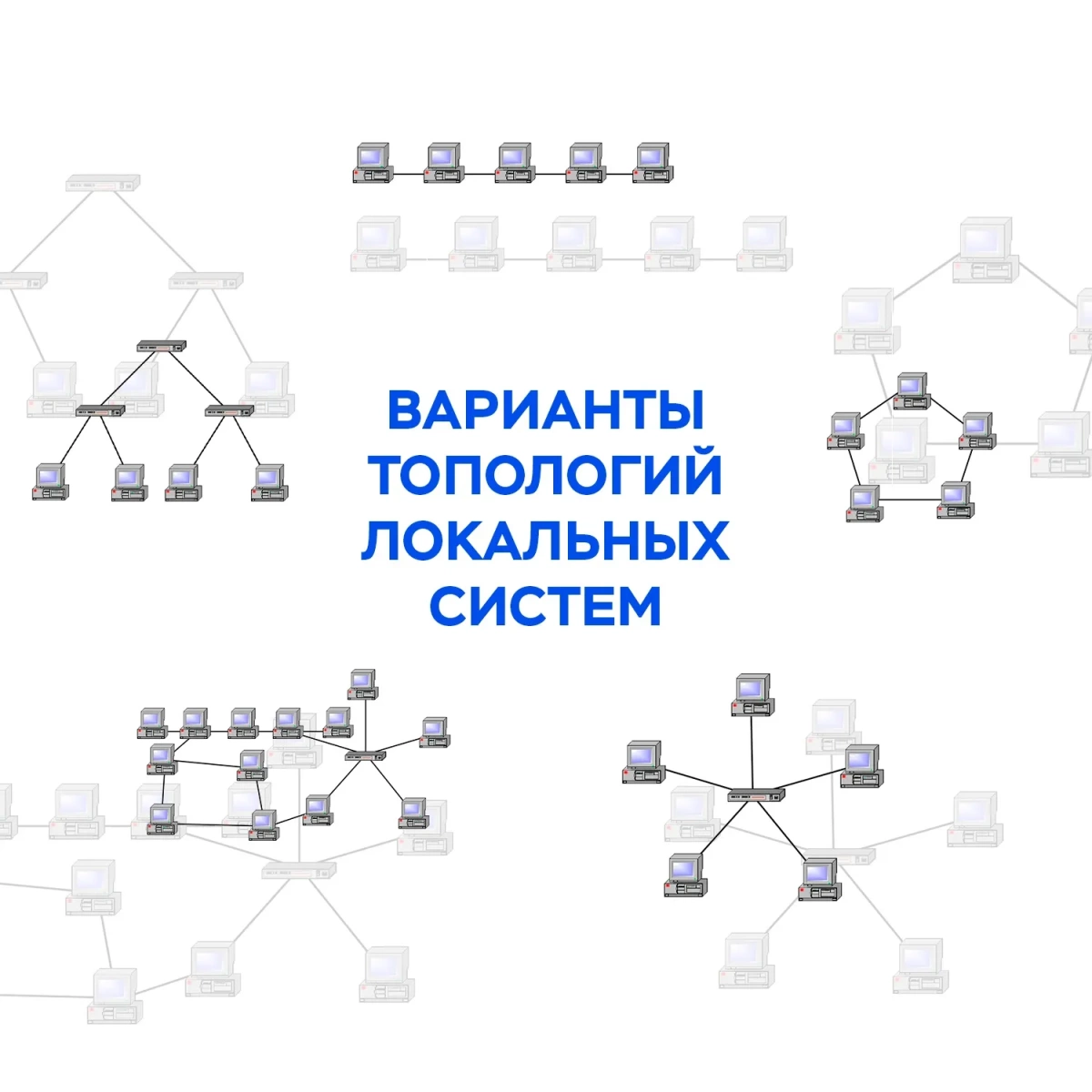

Топология локальной сети — это способ физического соединения компьютеров, принтеров и другого оборудования в единую систему. От выбора правильной схемы зависит скорость и надёжность передачи данных. Разберём шесть ключевых вариантов.
«Общая шина» — все устройства подключены к одному магистральному кабелю. Решение дёшево и легко монтируется, но обладает низкой надёжностью и производительностью. Подходит для небольших и средних сетей без высоких требований к скорости.

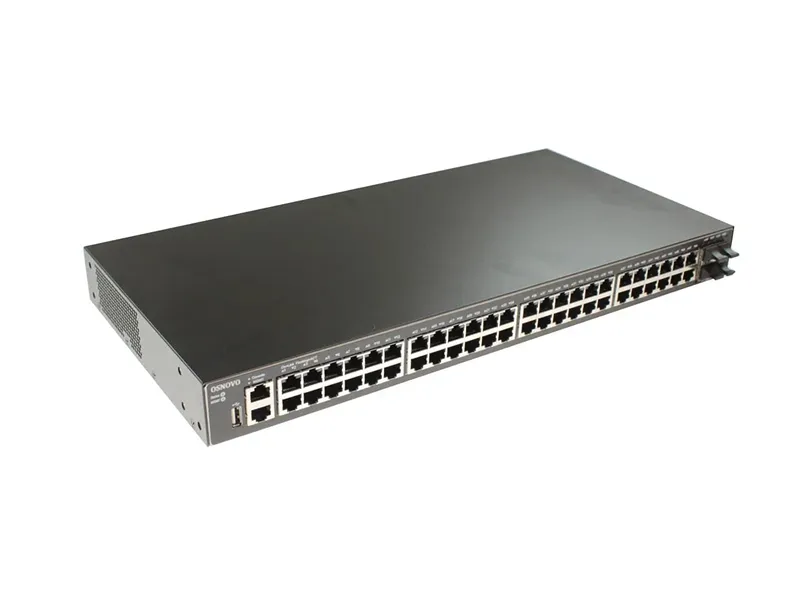

«Звезда» — каждый компьютер соединён отдельным кабелем с центральным коммутатором. Повреждение линии затрагивает только одно устройство, а коммутатор может выполнять функции фильтрации трафика. Главный риск — выход из строя самого коммутатора.
«Кольцо» — устройства последовательно соединяются друг с другом, образуя замкнутый контур. Сигнал ретранслируется каждым узлом, что исключает коллизии и делает сеть устойчивой к перегрузкам. Однако поломка одного устройства или добавление нового требует остановки всей сети.
«Полносвязная топология» — каждый компьютер связан со всеми остальными напрямую. Крайне громоздкое и дорогое решение, применяемое в основном в оборонных системах для связи определённого числа дата-центров.
«Ячеистая топология» — упрощённый вариант полносвязной топологии. Прямые линии прокладываются только между наиболее активно обменивающимися узлами, а для остальных используется транзитная передача. Отличается высокой отказоустойчивостью и хорошо подходит для глобальных сетей с большим числом участников.
«Смешанная (гибридная) топология» — комбинация нескольких базовых схем в рамках одной сети. Позволяет сочетать сильные стороны разных подходов. Самый распространённый пример — «дерево»: иерархическая структура, в которой промежуточные узлы соединяют группы периферийных устройств. Часто применяется в корпоративных сетях.
Выбор конкретного варианта топологии сети зависит от её масштаба, числа устройств, требований к скорости и надёжности, а также бюджета пользователя. Для небольшого офиса, как правило, достаточно «звезды». Промышленным объектам и крупным предприятиям могут потребоваться «гибридные» или «ячеистые» решения с повышенной отказоустойчивостью. Заказать устройства для построения сети с любой топологией вы сможете на сайте АйДи.
