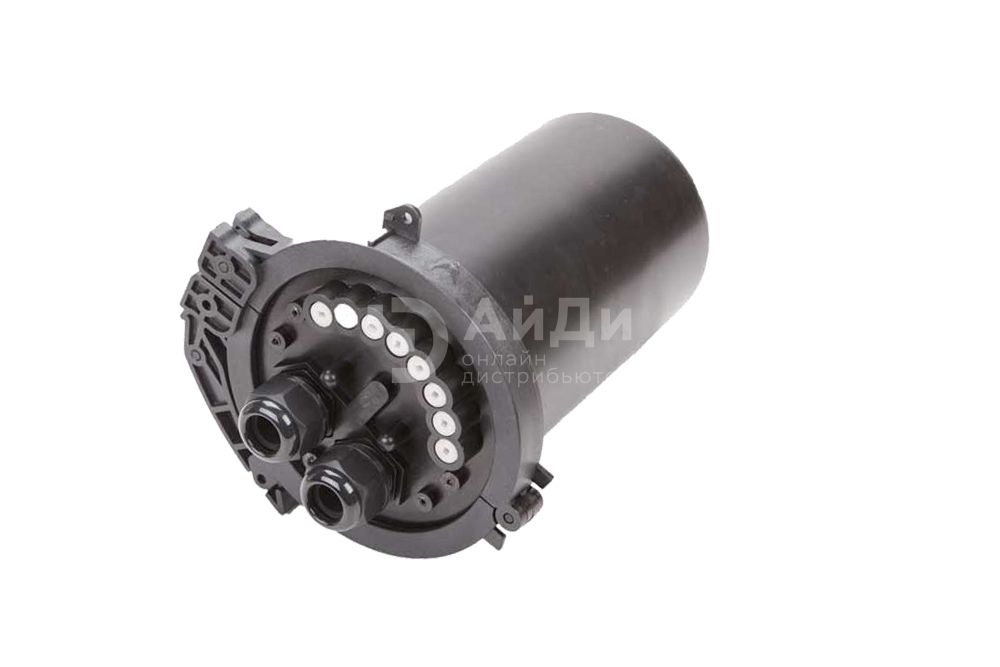

Кросс-муфта оптическая Связьстройдеталь 130105-00934

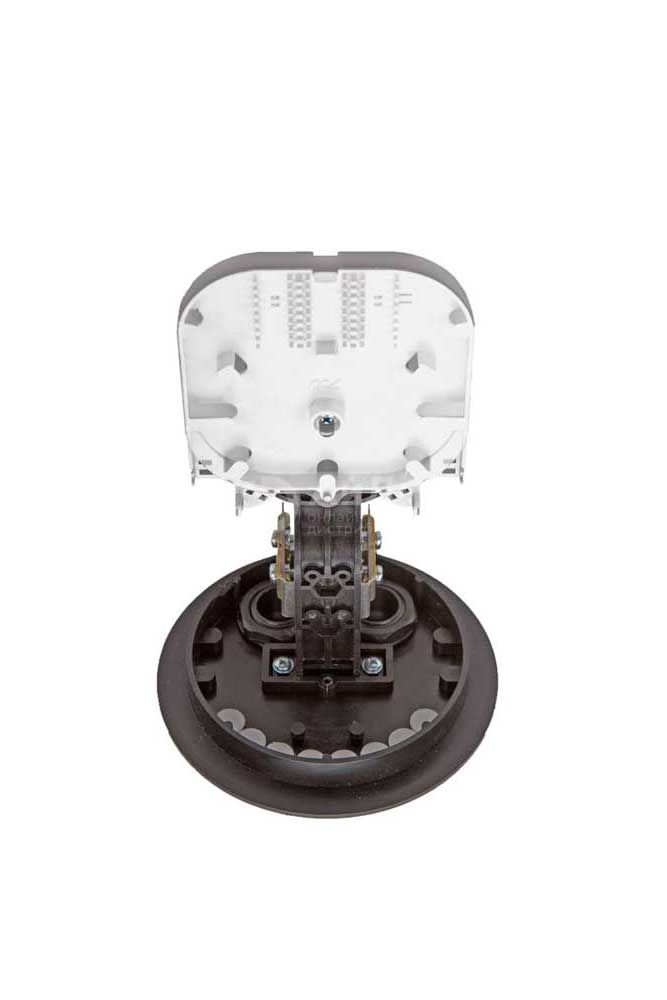

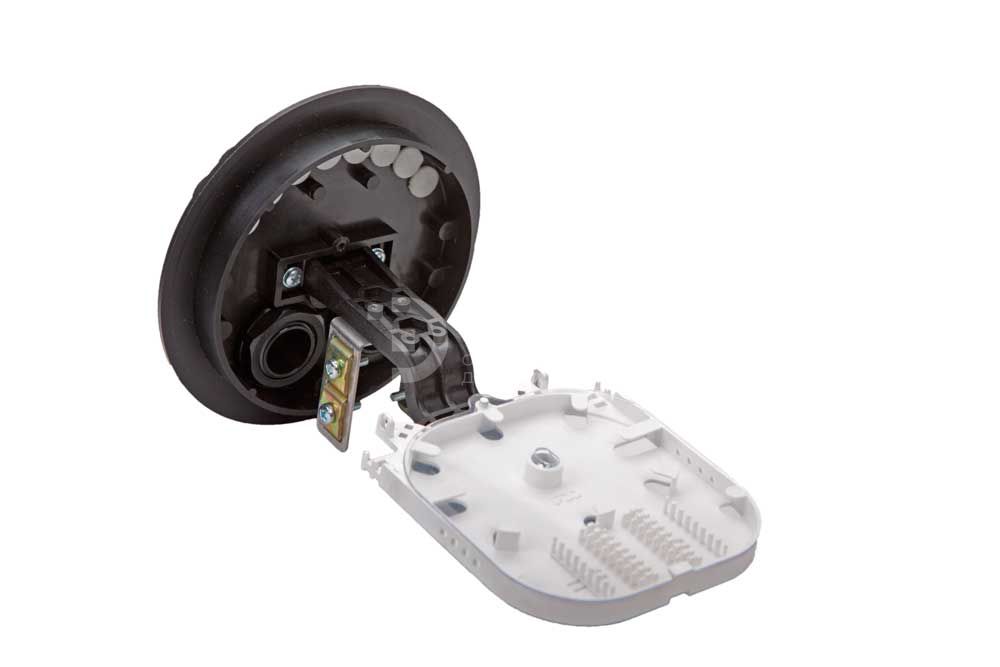

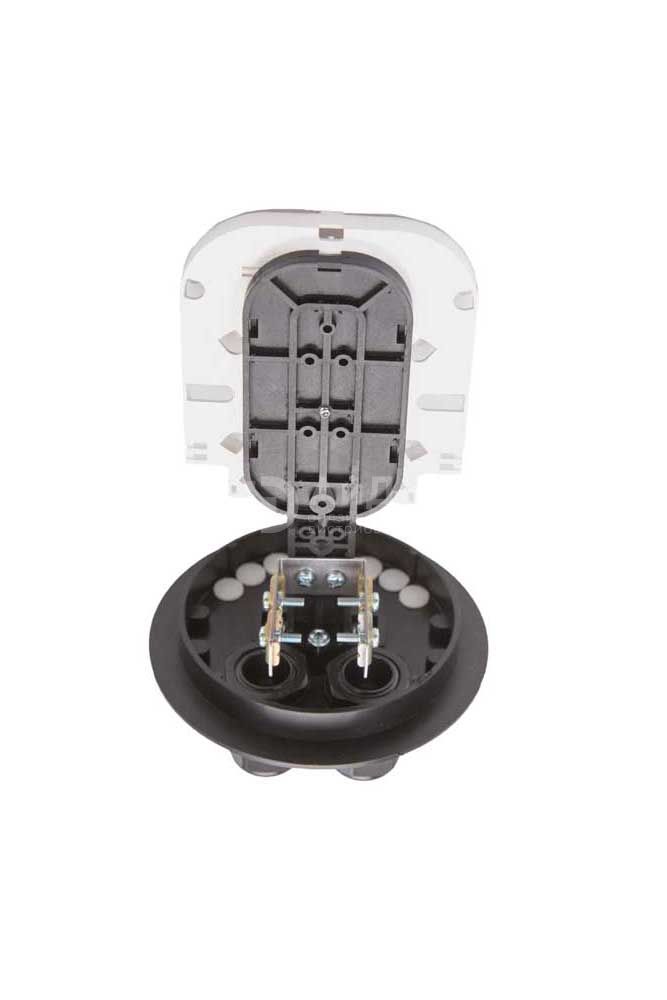

Кросс-муфта тупиковая 130105-00934 Связьстройдеталь серии С7/48. С 2 фитингами по 16 мм в комплекте. Служит для монтажа навесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей небольшого диаметра. Все соединения осуществляются методом сварки с последующей укладкой КДЗС в ложементы кассет.

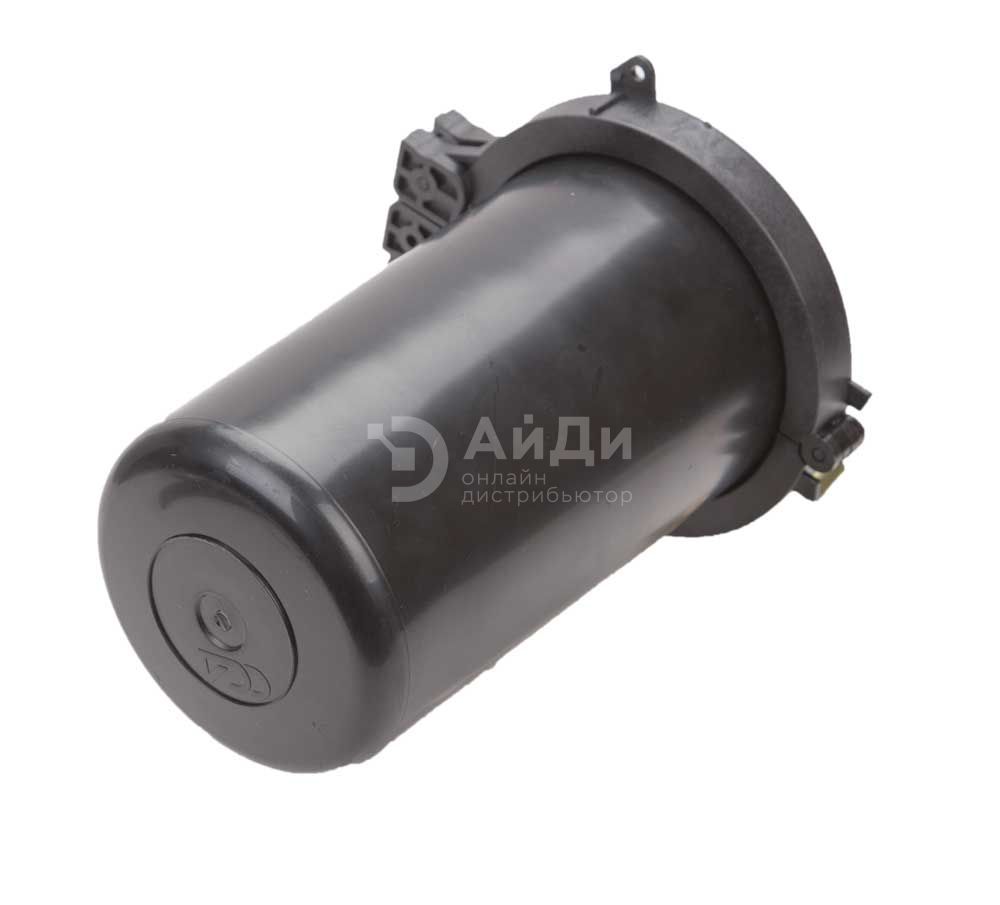

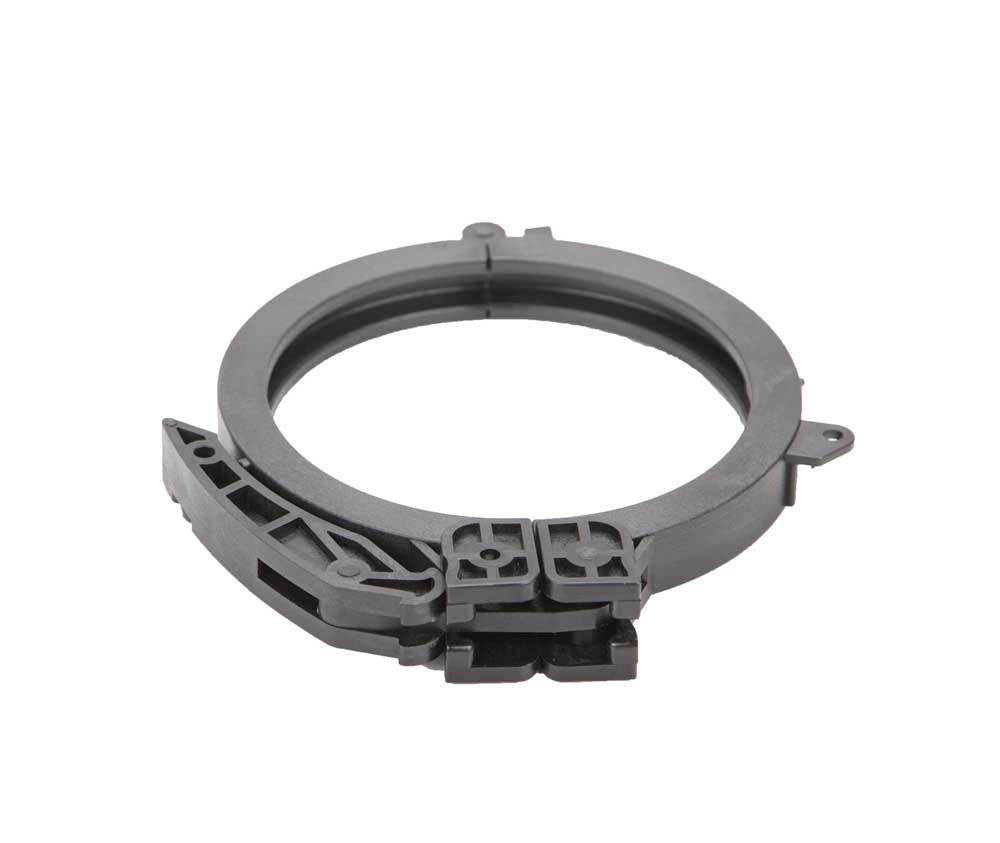

Способ герметизации корпуса с оголовником механический. Происходит при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута собран таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

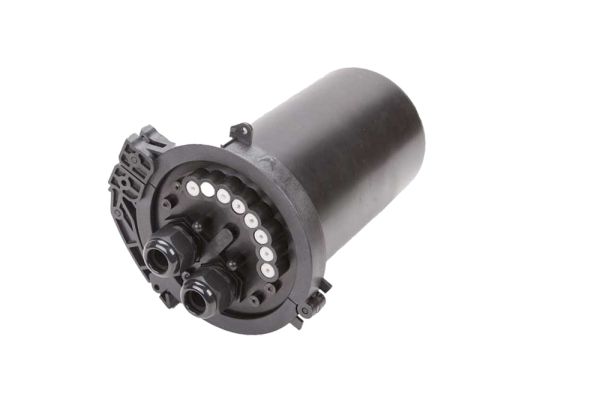

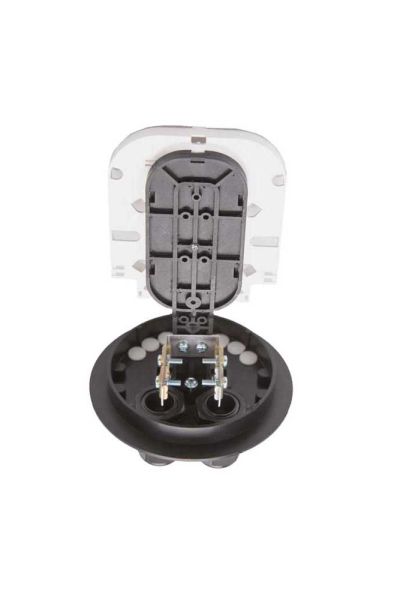

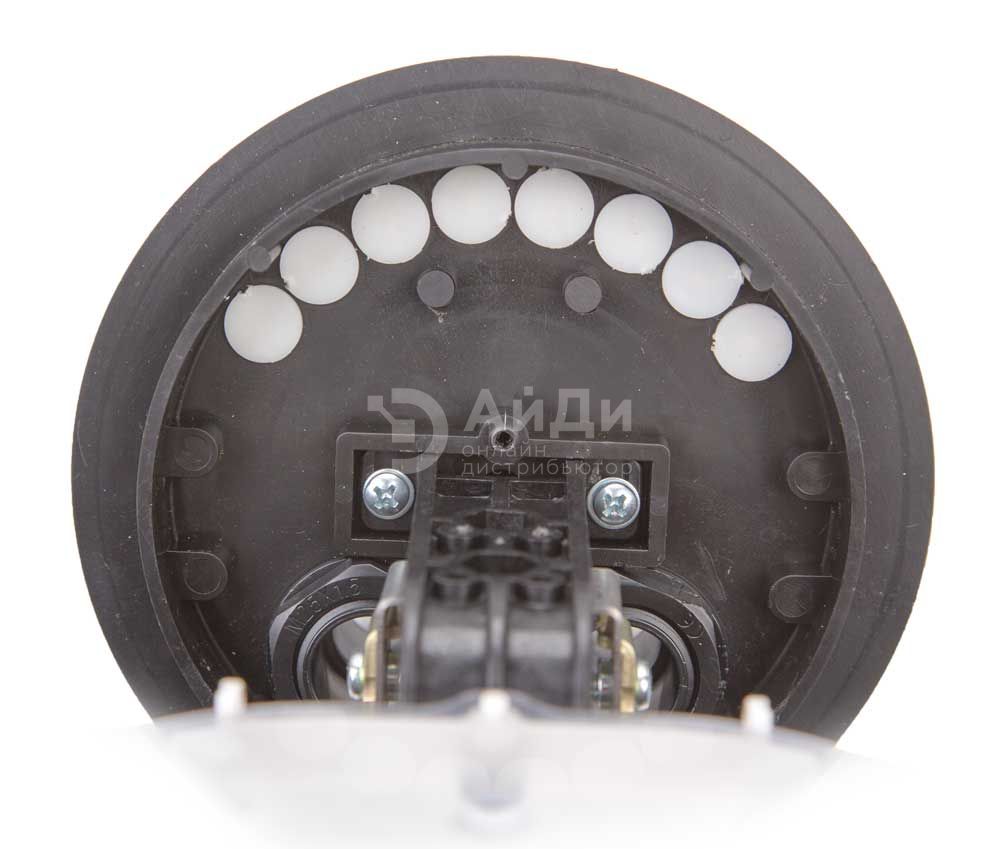

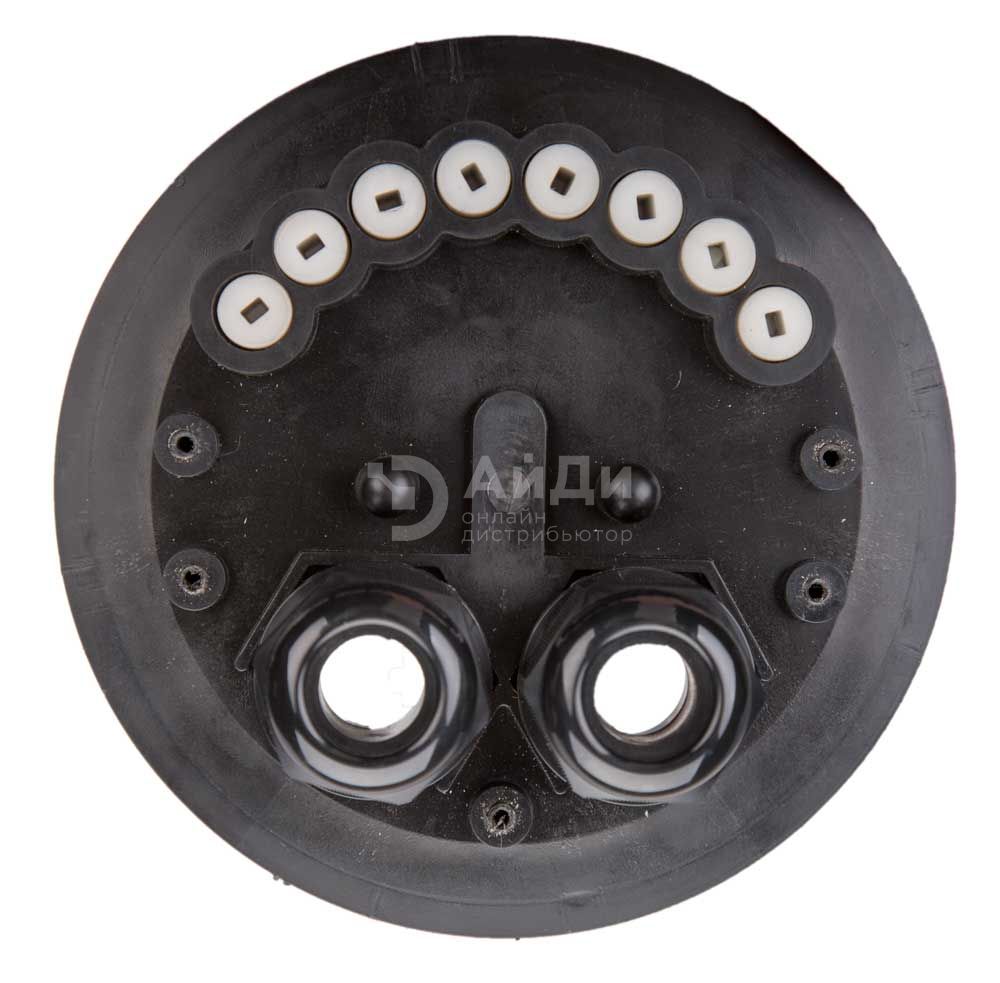

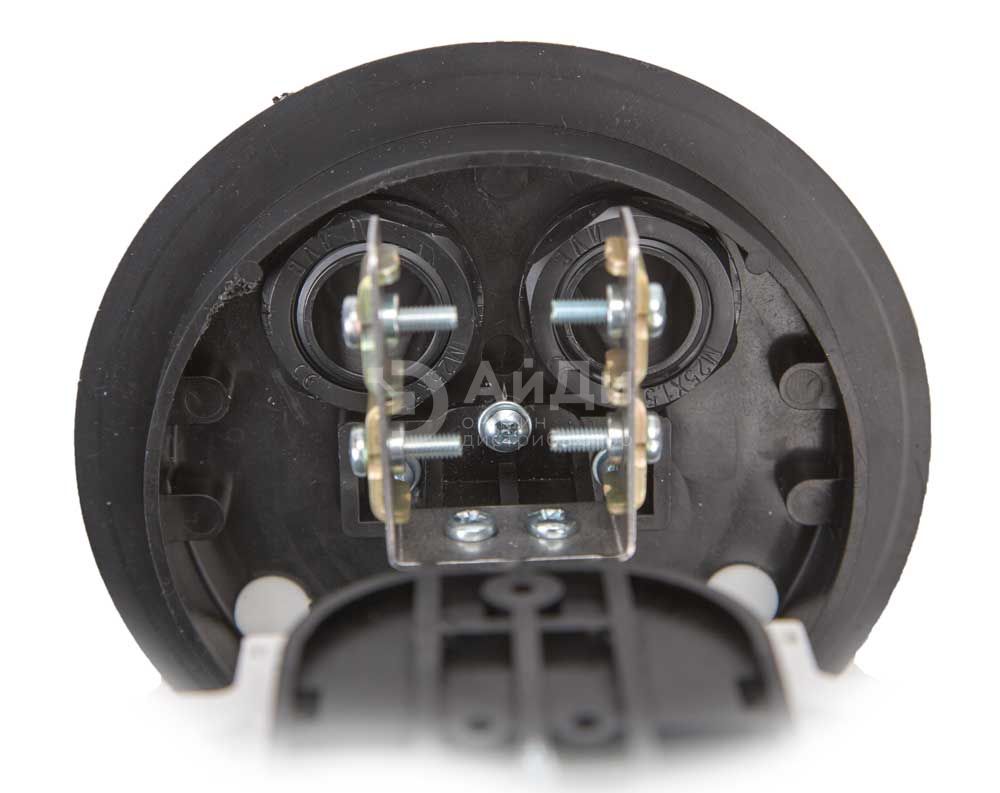

Ввод подвесного ОК, крепление и герметизация осуществляется с помощью резьбовых фитингов, а ввод абонентских дроп-кабелей осуществляется с помощью проходных отверстий на оголовнике, диаметр которых позволяет вводить в муфту дроп-кабели с разъемами SC типа. Герметизация вводов достигается с помощью разрезных эластичных втулок (заглушек).

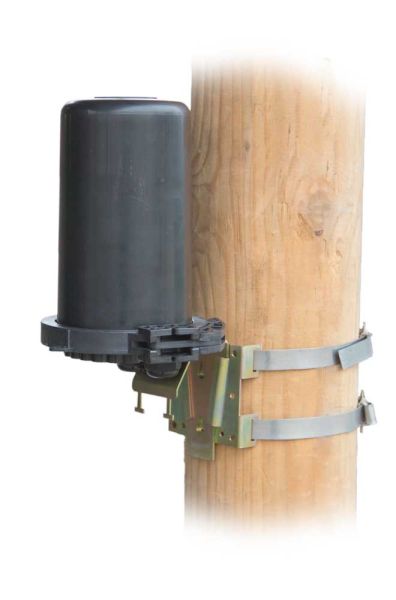

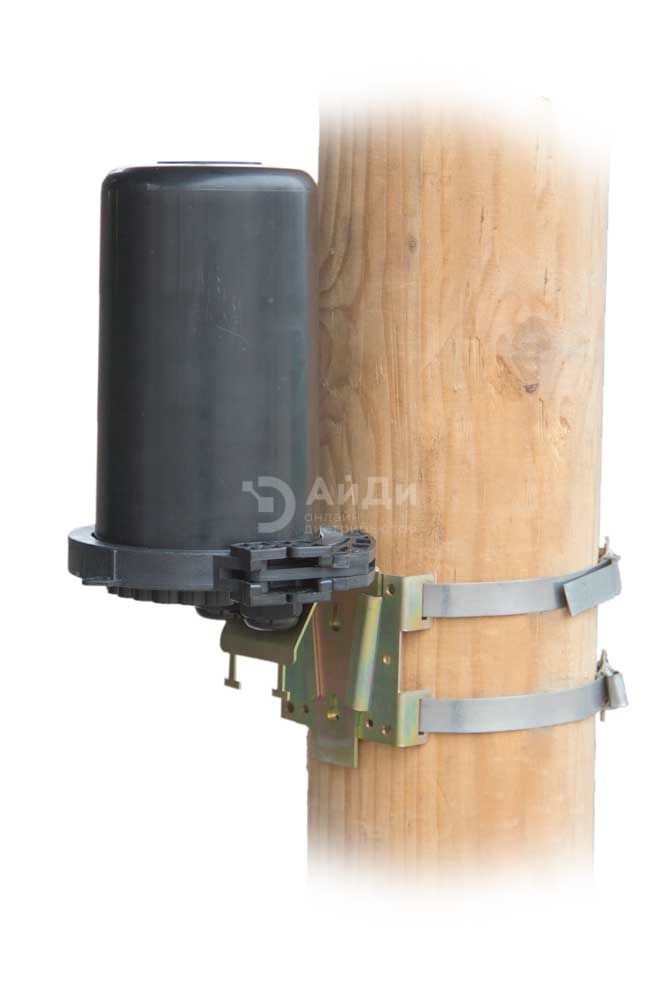

В случае если Вам необходимо установить муфту на опорах или стенах предлагаем дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов.
Следует учесть, что температурный диапазон эксплуатации кросс-муфт указан без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт для оптических кабелей в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.

Характеристика:
Макс. кол-во сварных соединений 48 шт.
Тип кассет КС-1645
Макс. кол-во кассет 3 шт.
Кол-во вводов и способ герметизации:
- фитинг, от 8 до 16 мм 2 шт.
- эластичная заглушка, от 2 до 3,5 мм 8 шт.
Герметизация корпуса Хомут
Температура эксплуатации, ºС -60…+70
Габаритные размеры:
- длина 260 мм
- диаметр 183 мм
Масса 1,7 кг

Комплектация:
Корпус (оголовник, кожух, хомут) 1 шт.
Кассета КС-1645 с крышкой 1 шт.
Гильзы КДЗС 4525 20 шт.
Пинцет для укладки КДЗС 1 шт.
Фитинг от 8 до 16 мм 2 шт.
Заглушки эластичные от 2 до 3,5 мм 8 шт.
Стяжки, маркеры 1 компл.
